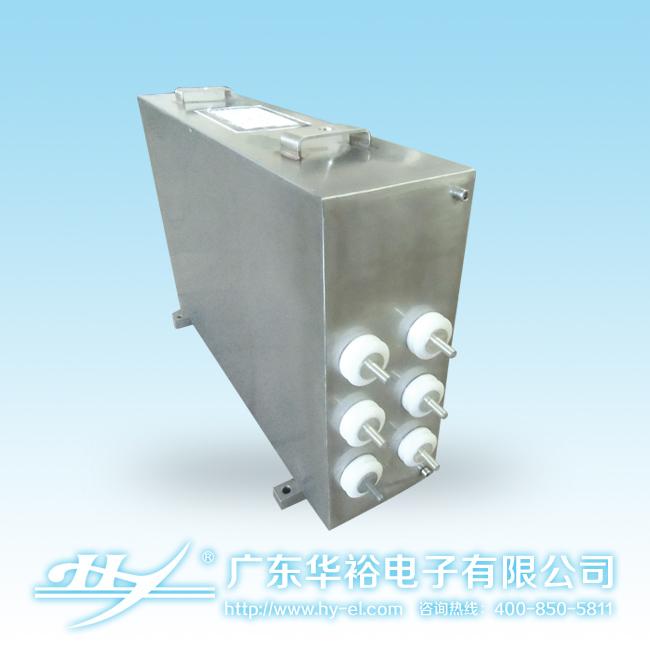

C82 SVG柔性直流系統電容器
型號規格價格(元）尺寸（mm)
C825000UF/2500V8000510*200*900

價格僅供參考，以報價單為準。
主要應用/Application
MMC 模塊化柔性直流輸電系統、電網質量改善SVG（STATCOM）靜止無功補償系統、工業逆變器及牽引系統DC濾波和DC-Link、大功率儲能裝置、大功率脈沖焊接和強磁場發生裝置
MMC modular flexible DC power transmission system, power quality improvement of SVG ( STATCOM ),Without static var compensation system, industrial inverter and traction system of DC filter and DC-Link, Large power energy storage device, high power pulse welding and strong magnetic field generating device
產品特點/Characteristics
耐受高脈動電流，最大Irms可達800A
低ESR、ESL、低損耗
無極性介質
高可靠，長壽命
耐沖擊和耐振動
采用干式結構，阻燃樹脂封裝或N2，無滲漏
Tolerance, high ripple current, maximum Irms up to 800A
ESR, low ESL, low loss
Non-polar media
High reliability, long life
Resistant to shock and vibration resistance
The dry type structure, flame retardant resin package or N2, no leakage
技術性能/Specifications
用于VSC，SVG，DC-Link 系統定制電容器基本數據/ For VSC, SVG, DC-Link system customization capacitor basic data
額定電壓Vdc/Rated VoltageVdc 1200V～4500V
電容器容量范圍/Capacitance range 500μF～10000μF
薄膜材料特性/Characteristics of thin film materials金屬化聚丙烯薄膜
介質損耗/Dielectric loss＜2×10–4
容量精度/Capacity precision±1.5%～ ±5%
工作溫度/Operating temperature range﹣40℃～﹢70℃
ESL≤90nH
預期壽命/Life expectancy200000h （﹤70℃,VNDC）
失效率等級/Failure rate level100FIT
測試電壓 /Test voltage T-T 1.5×Udc 10s、T-C 2×UNDC+1000Vac 60s
外殼材料/Shell material鋁合金＆不銹鋼
絕緣材料/Insulation resistance阻燃樹脂、N2
引用標準/Reference standardsIEC 61071-1、IEC61881、GB/T17702.1
