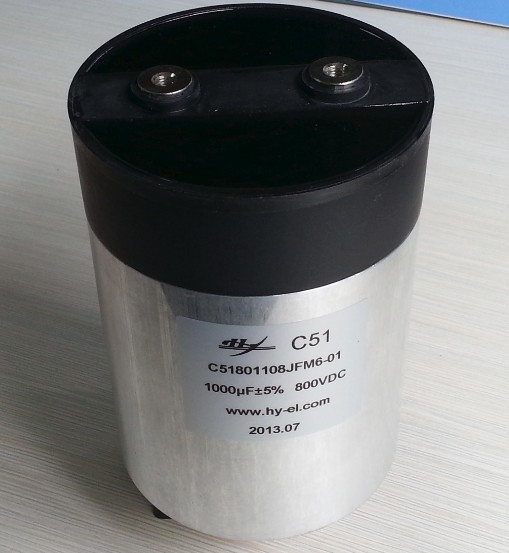

C51直流鏈電容
型號 規格 價格(元） 尺寸（mm) 引出
C51 200vF/1600V 330 D106*L 140 M6
C51 1000vF/800V 380 D106*L 155 M6
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于UPS、SMPSs，逆變電源、焊機電源等設備中起直流支撐和濾波。
DC-Link and filter for UPS，SMPSs，inverter，welding machine power.
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜干式結構
封裝：金屬鋁外殼，阻燃（UL94V-0 級）環氧封裝
引出：鍍錫銅螺母或螺桿引出
高穩定性
低 ESR，ESL
具有自愈性
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.Flame retardant
execution（UL94V-0）
Terminals：Copper nut or screw leads
High stability
Low ESR，ESL
Self healing
技術性能/Specifications
引用標準/Reference standards GB/T 17702 IEC 61071
工作溫度范圍/Operating temperature range -40℃～85℃
容量范圍/Capacitance 80μF～1000μF
額定電壓/Rated Voltage 500Vdc～2000Vdc
容量偏差/Tolerance ±5% ±10%
極間耐電壓/Test voltage between terminals 1.5Ur（Vdc）10s 25℃±5℃
極殼耐電壓/Test voltage between terminals and
case
3000V 50Hz 60s，25℃±5℃
損耗角正切/Dissipation factor tgδ≤2×10-3 at 25℃±5℃，100Hz
絕緣電阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s
預期壽命/Life expectancy 200000h at Ur and 70℃
此產品關鍵字：直流支撐電容器、DC-LINK、直流鏈電容
