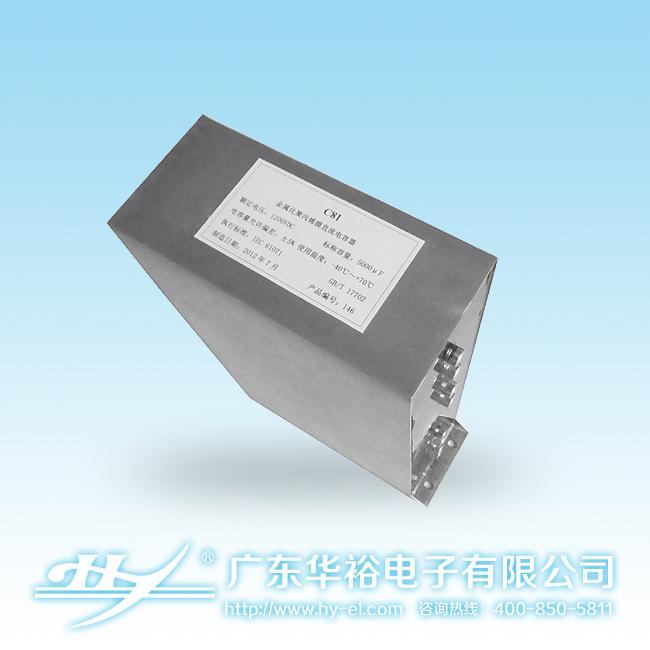

C81 SVG柔性直流系統電容器
型號規格價格(元）尺寸（mm)
C811120UF/2000V1300400*125*240

價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于UPS、變頻器、電鍍電源、逆變焊機、逆變電源以及
感應加熱設備、大型開關電源等其他電力電子設備作濾波用或貯
能焊機中作貯能電容用。
Widely used in UPS，inverter electroplating power，welding
machine，inversion power and also induction heating machine，
big switch power supply for filter and energy storage for welding machine。
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜干式結構
封裝：鋁殼或不銹鋼外殼，阻燃（UL94V-0級）環氧封裝
引出：銅螺栓或銅螺母引出
高紋波電流，高峰值電流
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Package: Aluminum or stainless steel casing,
Flame retardant epoxy encapsulation (UL94V-0)
Derivative: copper bolts or nuts of copper extraction
High ripple current, high peak current
技術性能/Specifications
引用標準/Reference standardsGB/T 17702 IEC 61071
工作溫度范圍/Operating temperature range-40℃～85℃
容量范圍/Capacitance125μF～20000μF
額定電壓/Rated Voltage800Vdc～15kVdc
容量偏差/Tolerance±5% ±10%
極間耐電壓/Test voltage between terminals（1.35～1.5）Ur 60s 25℃±5℃
損耗角正切/Dissipation factortgδ≤20×10-4 at 25℃±5℃，100Hz
絕緣電阻/Insulation resistanceC×R≥5000s，at 100Vdc，25℃±5℃，60s
耐電流沖擊能力/Withstand strike current abilitydv/dt＞10v/μs
雜散電感/Stray inductance ≤120nH
有效電流/Effective current（80～500）A

此產品關鍵字：直流濾波電容、直流支撐電容、柔性直流系統電容器
