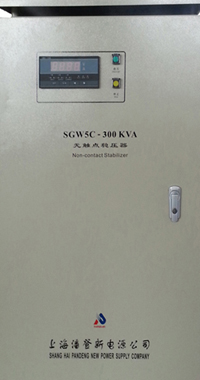

一種運行可靠的無觸點穩壓器——SGW5C無觸點感應式穩壓器

　　一、穩壓器產品的現狀

　　穩壓器產品，在中國市場已有20多年的歷史，已廣泛應用到工業、能源、交通、信息、航空、航運、國防、教育、文化等領域。穩壓器的主要電路結構，從最初的機械碳刷式，到目前流行的無觸點補償式，經歷了好幾代的發展變化。

　　目前市場上的穩壓器，很多仍是機械碳刷式結構，它雖然也有一些優點，但由于使用了機械傳動和碳刷進行調節，所以具有碳刷工作壽命短、可靠性差、動態響應時間長等許多缺點，因此正在被無觸點補償式穩壓器所取代。

　　無觸點補償式穩壓器，是采用可控硅模塊進行調壓，無機械操作、無碳刷接觸，因此克服了機械碳刷式穩壓器的主要缺點。但這種無觸點補償式穩壓器仍然存在一些缺點：如只能有級調壓、穩壓精度不高(一般為3%)，所用補償變壓器個數較多，因而補償變壓器的轉換開關也多，電路相對復雜等。

　　二、SGW5C無觸點感應式穩壓器的研發

　　國民經濟各行各業都在迅猛地發展，因而對電源產業提出了更多更高的要求，這就迫使電源行業在研發過程中不斷探索，利用各種相關技術，做出符合要求的電源產品，以滿足各行各業的需求。

　　上海潘登新電源公司綜合上述兩類產品的優點，克服其缺點，對傳統的電機技術加以利用改造，開發生產了SGW5C無觸點感應式穩壓器。這種穩壓器的主體結構為感應式調壓器，其工作原理與電機原理相似，它沒有任何接觸部件及磨損部件(如碳刷等)，屬于無觸點調壓，沒有噪音，不會產生火花電弧而造成突波，無碳刷磨損，瞬間超載能力強，故障率低，安全性高，不會有經常性的維護保養問題。因為它是利用電磁感應原理工作的，所以能連續無級、線性的調整輸出電壓，工作過程中無電壓跳變、無分接浪涌和波形突變。

　　SGW5C無觸點感應式穩壓器，適用負載廣泛，能承受瞬時超載，可長期連續工作，具有體積小、重量輕、使用安裝方便、運行可靠等優點�？蓮V泛應用于工業、能源、交通、信息、航空、航運、國防、教育、文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、醫療器械、輕紡設備、空調、廣播電視設備及照明負載等需要穩壓的場所，特別適合頻繁啟動的電動機負載，能承受啟動時瞬時5~8倍大電流。

　　穩壓器的應用中，產品的工作可靠性和使用壽命，一直是用戶最關心的問題。SGW5C無觸點感應式穩壓器，具有體積小、過載能力強、故障率低、堅固、耐用、易維護等特點，是現階段工作運行很可靠的穩壓器。

　　三、SGW5C無觸點感應式穩壓器與數控自動化設備

　　SGW5C無觸點感應式穩壓器，特別適合數控機床等各種數控自動化設備。近十幾年來，數控設備在我國迅速發展，如何充分發揮、利用好數控設備的各項性能和加工精度，保證數控設備的高效正常運行，與企業的經濟效益有著十分密切的關系。

　　數控設備使用現場的電磁環境一般較為惡劣，特別是附近大型電氣設備啟動、停止時，會在公用交流電網和控制回路上產生大量電壓瞬變和浪涌，其幅值可高達數千乃至上萬伏，且每天可發生數千至上萬次。長期承受如此大幅值和高頻次的電壓危害，將對數控設備的正常運行產生嚴重影響，輕則使數控設備報警而無法正常工作，重則對數控設備的控制電路板造成損壞。甚至導致有關參數數據的丟失。

　　SGW5C無觸點感應式穩壓器，配有按美國JOSLYN防雷防浪涌技術生產的浪涌防護器，JOSLYN技術是防浪涌行業的世界級先進技術，能在納秒(ns)級的時間內，迅速有效地抑制電網中的浪涌高壓和瞬變干擾，從而保障數控設備的良好運行，提升數控設備的整體性能，并延長其使用壽命，大幅減少維護維修費用。

　　四、SGW5C無觸點感應式穩壓器的工作原理

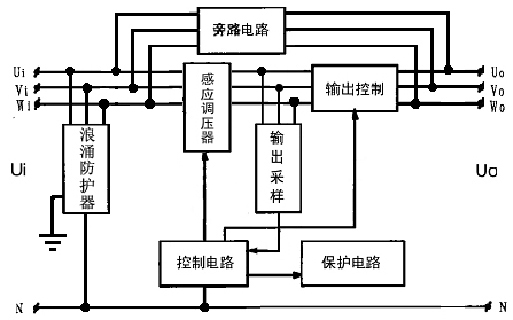

　　SGW5C型三相無觸點感應式穩壓器原理框圖

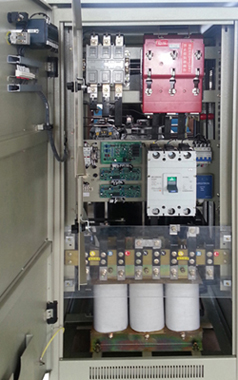

　　SGW5C無觸點感應式穩壓器，主要由感應調壓器、補償變壓器、控制電路、輸出采樣電路、輸出控制電路、保護電路、浪涌防護器、旁路電路等單元組成。

　　其工作過程為：當輸入電壓波動或負載變化時，通過輸出采樣電路獲取反饋電壓，經與基準電壓進行比較判斷，然后由控制電路輸出控制信號，控制感應調壓器工作，達到穩定輸出電壓的目的。同時，控制電路還對保護電路和輸出控制電路進行控制，產生相應的動作。

　　SGW5C無觸點感應式交流穩壓器，其主要部件是感應調壓器，它是通過改變轉子對定子的電角度，從而改變定子繞組感應電壓的部件。

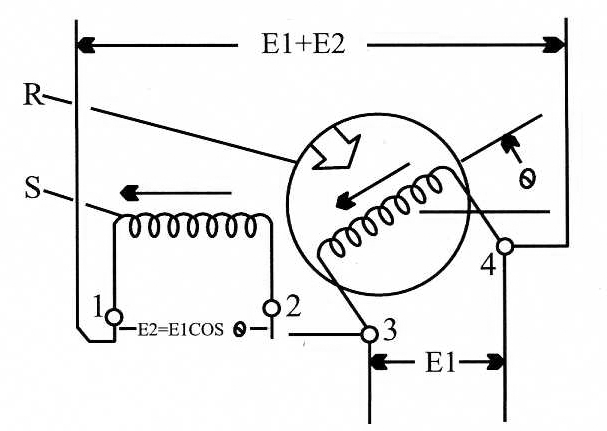

　　感應調壓器的主要構件為轉子R和定子S（如下圖所示）。轉子繞組為一次繞組，與電網并聯;定子繞組為二次繞組，與負載串聯。當3-4間加電網電壓E1時，二次繞組感應的電壓E2隨兩繞組交角Θ的變動而變化，E2=E1*COSΘ。改變一次、二次繞組的電角度，就可以連續改變輸出電壓。

　　五、SGW5C無觸點感應式穩壓器的產品特點

　　■ 無間斷線性調整電壓

　　利用電磁感應原理調整電壓，可連續無間斷、線性地調整輸出電壓，不會產生噪聲、火花、電弧和突波，給負載提供的電力品質與輸入端完全相同。

　　■ 堅固耐用使用壽命長

　　穩壓器內部主體為感應調壓器，調壓器中無任何接觸元件、磨損元件;其主要構造由殼體、線圈、矽鋼片組成，對于突波、非線性負載的沖擊均能承受，堅固耐用為其主要特點，設計使用壽命超過15年。

　　■ 超載能力強

　　感應調壓器是通過繞組線圈來傳導電流的，其他形式的調壓器是通過碳刷或可控硅模塊來傳導電流，所以，相比較而言，無觸點感應式穩壓器的超載能力是最強的。不會因一時過載而造成穩壓器的損壞。尤其能適應電機啟動時5～8倍正常電流的沖擊。

　　■ 簡易的保養及維護

　　調壓器內部采用模組化設計，所有元件均按標準規格化，且主要結構線圈部分，平常只要保持外部清潔，無需任何保養及維護。

　　■ 體積小重量輕

　　調壓器采用新的專利制造技術及高強度新型專利結構設計，配合精密的機械加工，使其能以較小的體積，較輕的重量，而達到最大的容量。

　　■ 能容忍惡劣環境

　　產品采用高品質零件組裝而成，在惡劣的溫度、濕度、震動及污穢環境中使用，不降低其使用壽命。

　　■ 嚴格材料選用

　　調壓器采用高磁導、低鐵損矽鋼片，沖片后再經退火處理，使材質特性穩定;采用F級絕緣材料，無氧漆包銅線，使銅損達到最低。

　　■ 輸入電壓補償范圍經濟實用

　　穩壓器的輸入電壓補償范圍設計為±15%，對于絕大部分工業設備用戶，這樣的指標已經能夠滿足需要，避免了不必要的追求高指標而增大產品的體積、重量和成本。

　　(上海潘登新電源有限公司)
