基于一體化站型助力TD-LTE基站建設的解決方案

    作為全球主流4G技術之一， TD-LTE在全球呈現燎原之勢。在國外，已經有日本軟銀、巴西SKY、沙特STC等多張商用網絡投入運營。在國內，工信部牽頭、中國移動承擔的TD-LTE一階段、二階段規模外場試驗也取得了重大成果。國內外的商用網絡建設經驗表明多種站型的聯合，才能組合打造出一張精品的高速數據網絡。

    TD-LTE一體化RRU ——TD-LTE和TD-SCDMA共站建設殺手锏

    一體化RRU產品是分布式宏站的一種新站型，它將RRU和天線一體化設計，二者通過盲插接口連接。由于一體化RRU產品的RRU和天線之間無需上跳線連接，省去了RRU安裝、上跳線連接、接頭防水的工程施工，以及單獨安裝RRU所需的額外天面空間，具有節省天面資源、工程施工量低、避免上跳線損耗等優勢。

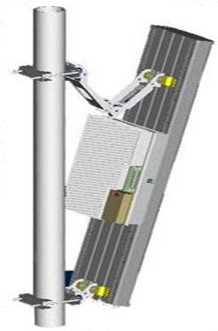

　　圖：一體化RRU示意圖

    與TD-SCDMA共站建設是中國移動TD-LTE初期建網的主流方案之一，TD-LTE高容量需求對于F頻段和D頻段雙頻組網的需求迫切。TD-LTE和TD-SCDMA共站建設且同時支持FAD三個頻段時，按照目前共天線的方案，每個扇區也將出現1副天線（FAD內置合路器八陣元天線）和2個RRU（FA八通道RRU、D頻段八通道RRU），從而導致天面空間進一步進展及施工困難的問題。

    針對這個問題，諾基亞西門子于2012年Q2推出了TD-LTE一體化RRU產品——FAHA，實現了內置合路器的FAD八陣元天線和D頻段TD-LTE八通道RRU的一體化設計，主要應用于FA頻段TD-SCDMA和TD-LTE與D頻段TD-LTE共站建設的場景。使用該款產品后，每個扇區僅需引入1副天線（一體化RRU）和1個RRU，大幅降低了天面施工難度。此外，該一體化RRU產品方案應用后，由于D頻段RRU與天線的一體化集成，省去了上跳線損耗，一定程度上縮小了與F頻段的覆蓋差距，使得F頻段和D頻段的覆蓋更為均衡。

    TD-LTE一體化微站——特殊場景覆蓋利器

    隨著TD-LTE產業化的逐步推進以及商用的臨近，TD-LTE網絡建設需要全方位布局商用產品應對各種場景來支撐全網解決方案。網絡部署中會遇到一些特殊場景，諸如快速建設，成本敏感，維護操作受限以及場景獨特等等。

    大唐移動在2011年第三季度推出業界第一款TD-LTE一體化微站，將基帶和射頻一體化集成在同一設備中，具備集成度高、適應性強、靈活部署的核心特點�？膳浜衔⒉▊鬏�/單線傳輸及場景天線覆蓋解決特殊場景的覆蓋難題。

    一體化微站的靈活部署工程維護方面體現在，其可以安裝條件的不同，支持抱桿、掛墻和燈桿安裝方式，并且支持小型化天線的一體化安裝，無需機房。這樣在很大程度上提高了工程安裝的便利性。與分布式宏站相比，一體化微站站址租賃費用、網絡維護以及設備電費等都有極大的節省，維護成本可以節省40%左右。由于一體化微站站點不需要簡易機房條件以及空調設備等，與分布式宏站相比，單站投資可以節省35%左右。

　　圖：TD-LTE一體化微站安裝方式示意圖

    2012年上半年中國移動研究院、中國移動在江蘇和大唐移動在南京城區進行了一體化微站的外場試點測試，測試結果表明該產品可以有效解決城區室外場景的補盲、補熱及室內穿透覆蓋問題，同時顯著降低了站址獲取和工程施工難度。

    作為補盲補熱覆蓋的利器，TD-LTE一體化微站可專門解決分布式宏站的覆蓋盲區及熱點，將小規模應用于中國移動的TD-LTE擴大規模試驗，未來TD-LTE商用網絡中將得到規模應用，越來越多的主流基站廠商也將推出TD-LTE一體化微站產品。<
