雙通道18位電流輸出SPI DAC實現±1LSB INL和DNL

    凌力爾特公司 (Linear Technology Corporation) 推出業界第一款高性能雙通道、18 位、電流輸出數模轉換器 (DAC) LTC2758。該器件提供準確的 18 位 DC 規格，包括隨著溫度變化的 ±1LSB (最大值) INL 和 DNL。除了卓越的 DC 規格，LTC2758 還具有 2.1µs 的快速穩定時間和很低的 0.4nV•s (3V)、2nV•s (5V) 干擾脈沖，從而有可能產生更高的頻率、噪聲更低的輸出波形。這種 DC 和 AC 準確度在雙通道 DAC 中的獨特組合可實現更高性能的醫療設備、儀表、自動測試設備、流程控制和工業自動化的設計。

    LTC2758 的 SoftSpanTM 特性允許輸出 6 個達 ±10V 的獨特單極性和雙極性輸出范圍。這些輸出電壓范圍包括兩個單極性范圍 (0V 至 5V、0V 至 10V) 和 4 個雙極性范圍 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)，這些范圍可用軟件或引腳搭接來選擇。LTC2758 還集成了用于每個 DAC 的高精度電阻器，旨在實現基準反相、雙極偏移以及增益與偏移調節。這樣就不需要昂貴的外部精準電阻器和增益級了，從而允許客戶改進生產物流并隨時調整庫存組合。

    LTC2758 通過 3 線雙向輸入 / 輸出 SPI 串行接口通信，該接口允許任何內部寄存器回讀以及 DAC 輸出范圍設定。電壓控制的偏移和增益調節引腳使用戶能消除系統偏移、增益誤差或基準誤差。

    LTC2758 是之前推出的引腳和軟件兼容型雙通道 16 位 IOUT DAC LTC2752 的后續器件。DC1684A 是相關的演示電路板，以評估 LTC2758 和 LTC2752。

    LTC2758 采用 7mm x 7mm LQFP-48 封裝。千片批購價為每片 27.91 美元。

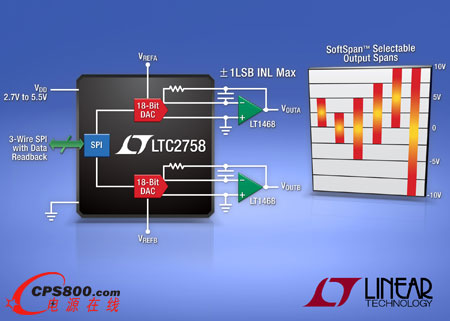

    照片說明：雙通道18 位 IOUT DAC

    性能概要：LTC2758

    · 最大的 18 位 INL 誤差：隨溫度變化為 ±1LSB

    · 可通過編程或引腳搭接提供 6 種輸出范圍：

    0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V 和 ±10V

    · 隨溫度變化保證的單調

    · 干擾脈沖為 0.4nV•s (3V)、2nV•s (5V)

    · 18 位穩定時間：2.1µs

    · 2.7V 至 5.5V 單電源工作

    · 1µA 最大電源電流

    · 電壓控制的偏移和增益微調

    · 具所有寄存器回讀功能的串行接口

    · 清至 0V 或上電復位至 0V (這與輸出范圍無關)

    · 48 引腳 7mm x 7mm LQFP 封裝<
