防止電壓振動電路的應用(圖)

　　如果模塊負載為阻性，當控制電壓為10V時，晶閘管恰好處于全開通狀態；如果模塊負載為感性，晶閘管全導通時，控制電壓會小于10V,可能只有6～７V。該電壓隨負載感性成分不同而不同，可稱為全開通電壓。因為模塊控制端輸入電壓為0-10V，在感性負載時，如果控制電壓超過全開通電壓，則會出現主電路輸出電壓振動現象。
　

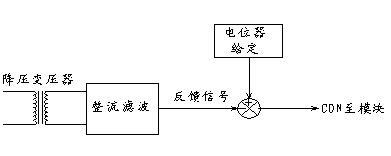

　　為解決這一問題，可采用以下閉環電路：

　　圖示電路中降壓變壓器的輸入端取自模塊輸出端，經整流濾波后和電位器給定信號比較處理后形成到模塊控制端的控制電壓CON。接入以上電路后，當模塊所帶負載由阻性向感性轉換時，會自動調節，限制控制電壓的上升，從而防止了振動現象的發生。

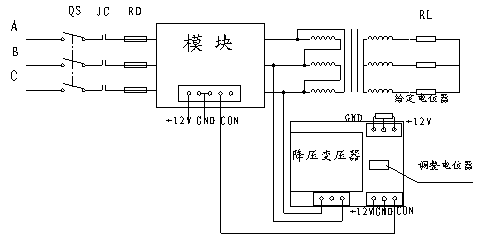

以下為此電路控制板的接線圖：

　　在應用時，模塊輸入端加電后，調節給定電位器至最大，然后調節調整電位器W1，用萬用表對應測試模塊兩輸入、輸出端，調至輸出端電壓比輸入端電壓低5V以上即可。
　
　　另外，為了方便用戶，我們還把上述防振動電路置入模塊內部，形成了專用模塊，而其控制端口接線仍與以前相同。
