雙閉環直流調速模塊應用(圖)

產品介紹：
　
　　內置功率晶閘管、移相控制電路、電流傳感器；帶過流、過熱、缺相保護功能；通過外接轉速與電流雙閉環調速電路，可對直流電機進行速度調節。

應用領域：
　
　　直流電機軟起動及調速；

典型應用：

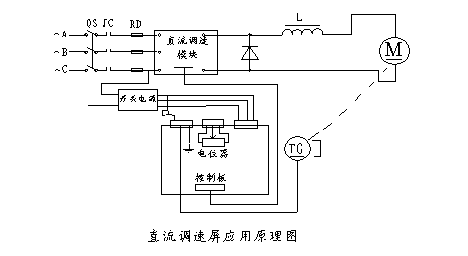

　　1. 直流調速屏（以串勵直流電動機為例）

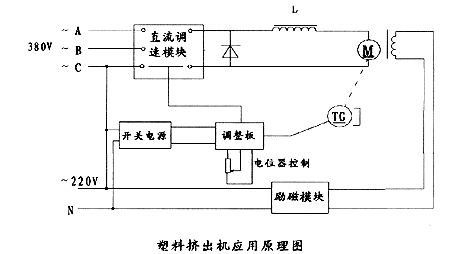

　　2. 雙閉環直流調速模塊在大功率塑料擠出機控制部分中的應用：

電路說明：塑料擠出機應用功率一般在80%左右，要求在低速、高速時都要有硬的機械特性。直流調速模塊在輸出正極加一平波電抗器，正負極之間接一續流二極管。加電抗器可實現較硬的機械特性和電流的連續性效果。

特點：安裝簡便，免維護，工作可靠性高。
