ZX2513 STM-4/4×STM-1段開銷、通道開銷處理器(圖)

功能特點：

　　●完成1路STM-4或4路STM-1的段開銷、通道開銷處理
　　●支持AU3、AU4的任意級聯，并且可自動識別AU3、AU4級聯模式
　　●支持每個AU4通道和AU3通道的線路側和終端側的環回
　　●線路側發送和接收都提供77M并行接口
　　●內置偽隨機序列（223-1），可實現AU3、AU4、AU4-4C凈荷部分的插入和監視
　　●系統側、線路側均提供622M雙總線，提供“并發優收”工作模式
　　●系統側Telecom Bus提供多種接口方式：78M并行、38M半字節模式、78M 1/4 字節模式、622M串行模式
　　●DROP方向數據流、線路側發送方向的數據流跟幀頭的對應關系可通過寄存器進行任意配置
　　●DROP方向622M接口提供B1/B2的再生、K1/K2的插入以及加擾功能
　　●Add方向雙總線，對接收信號進行解擾，檢測K1/K2、LOS、LOF、B1、B2誤碼
　　●可通過寄存器對雙總線進行選擇，實現凈荷無誤碼倒換
　　●線路側622M、155M、系統側622M均提供LVDS接口
　　●接口電平為3.3V，對5V兼容
　　●最大功耗2.5W， TTL兼容輸入輸出方式
　　●3.3V CMOS工藝，500管腳TBGA封裝
　　
主要用途：

　　●SONET/SDH上/下路復用器
　　●SONET/SDH終端復用
　　●SONET/SDH數字交叉連接
　　●通道路由器和交換機
　　

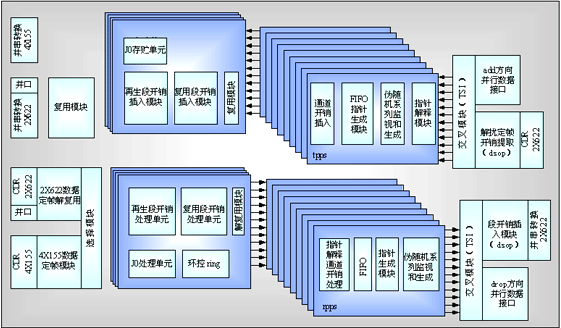

功能框圖：
