半導體特性曲線圖示儀CS-3000系列
最適合測量包括絕緣柵雙極型晶體管(IGBT), MOSFET,三極管,二極管等不同類型半導體的特性。
■ LAN接口(遠程控制)
CS-3100 3,000V/15A (裝備高電流模式)

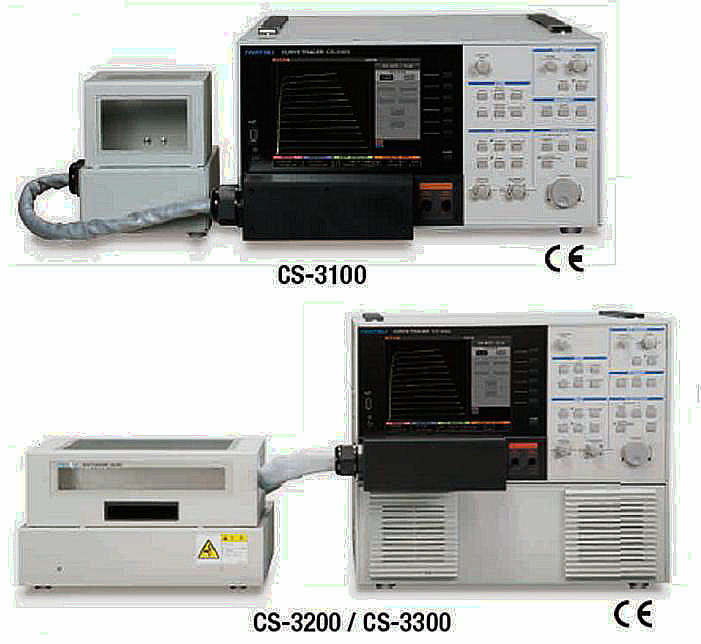

產品系列:
產品簡介:
用戶友好的測量屏幕
1 顯示屏----8.4英寸清晰屏幕顯示波形信息。大屏幕可獨立顯示菜單和參數,不限制波形顯示領域。
2 讀出顯示屏----讀出顯示屏采用不同顏色代表不同功能,操作設置一目了然。
3 連接性----CS-5000和CS-3000系列在前面板上有USB接口,可方便創建報告。按下復制(COPY)按鈕即可將屏幕截圖保存到USB儲存器。
4 快速啟動
5 斷路器----前面板上有接通/斷開高電壓和高電流(CS-5400/5300/5200,CS-3300/3200)的斷路器。
6 菜單操作區----使用功能旋鈕和功能鍵來操作菜單。
7 階梯發生器----使用該專用旋鈕可以設置步進和偏移。
8 COPY(復制)按鈕
9 CONFIGURATION(配置)按鈕----此按鈕顯示連接和施加信號的狀態。
10 VIEW/PULSE按鈕----用于切換TRACE ( 曲線)與WAVE (波形)視圖。在波形( WAVE)視圖下,顯示應用電壓和電流的時間軸波形,常規曲線無法觀察到這種波形。
11 CURSOR(光標)按鈕
Dot (點)光標: 垂直、水平、β或gm
fLINE(f線)光標: 垂直、水平、1/grad、截距
FREE(自由)光標: 垂直、水平、β或gm
WINDOW(窗口)光標: 窗口區的垂直、水平?β或gm
12 VERTICAL(垂直)和HORIZONTAL(水平)旋鈕----這些專用旋鈕安裝在易于操作的地方。
13 VARIABLE(變量)旋鈕----用于調節集電極電源的輸出電壓。采用耐用型旋鈕適合頻繁使用。
觀察I-V 曲線以及在施加的電壓和電流波形:
