◎ 產品特性

1：恒流輸出驅動，性能優異的可控硅無級調光電源,

調光平滑、穩定、無閃爍。輸出可帶3-7 顆串聯

的LED 大功率1W 燈珠。

2：對可控硅調光器具有很好的兼容性，同時支持前后

沿切相調光器及調壓式調光器。

3：體積小巧,適用于LED 球泡燈、射燈、吸頂燈、

筒燈等LED 燈具內置/外置驅動電源。

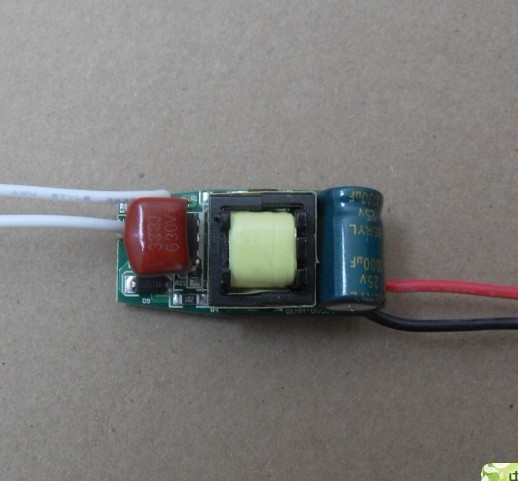

圖一（正面）

圖二（背面）

圖三（尺寸）

圖四（電源安裝）電源正確安裝可以延長電源的使用壽命．

白色接輸入端，不分正負

紅色導線接；+LED

黑色導線接：-LED

電源安裝方法如下：

◎ 電氣規格

1：恒流輸出驅動LED

2：輸出電流精度：5%

3：調光范圍：0-100%

4：電源效率：>76%

5：功率因數：>0.92

6：環境溫度：-40℃—60℃

7：工作溫度：-40℃—105℃

7：環境濕度：80% 不結露

8：平均無故障時間：>30000h

9：尺寸L*W*H=38*19*18mm

◎ 保護功能

1：過壓保護

2：短路保護

◎ 調光特性

完全模擬白熾燈的調光特征，完美兼容傳統調光效果。

◎ 訂購指南

型號:H3017G7–300/ H3027G7–300

額定輸入電：120VAC/230VAC

輸出電壓：24.5VDC

額定輸出電流：300MA

輸出電流可選：260MA-600MA

注: "XXX ” 表示輸出電流值.

※ 當使用的調光器功率大于200W 時，建議一個調光器同時帶兩個或更多的電源。

外置電源:L*W*H=58*30*22 MM
