◎ 產品特性

1：恒流輸出，性能穩定的可控硅無級調光電源,

調光平滑無閃爍。輸出可帶10-20串聯的LED 大功率1W 燈珠。

2：對可控硅調光器具有良好的兼容性，同時支持前后

沿切相調光器及調壓式調光器。

3：體積適用于LED日光燈10W至20W的內置/外置LED調光驅動電源。

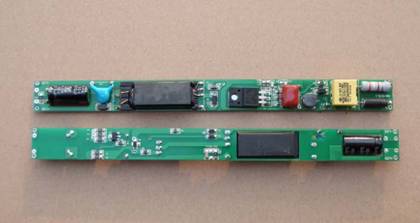

圖一（正面）

圖二（尺寸）

圖三（電源安裝）電源正確安裝可以延長電源的使用壽命．

白色接輸入端，不分正負

紅色導線接；+LED

黑色導線接：-LED

電源安裝方法如下：

◎ 電氣規格

1：恒流輸出驅動LED

2：輸出電流精度：5%

3：調光范圍：0-100%

4：電源效率：>80%

5：功率因數：>0.92

6：環境溫度：-40℃—60℃

7：工作溫度：-40℃—105℃

7：環境濕度：80% 不結露

8：平均無故障時間：>30000h

9：尺寸L*W*H=187*16*11mm

◎ 保護功能

1：過壓保護

2：短路保護

◎ 調光特性

完全模擬白熾燈的調光特征，完美兼容傳統調光效果。

◎ 訂購指南

型號:H8215QK–XXX / H8115QK–XXX

額定輸入電壓：120VAC/230VAC

輸出電壓：30-50VDC

額定輸出電流：300MA

輸出電流可選：200MA-450MA

注: "XXX ” 表示輸出電流值.

※ 當使用的調光器功率大于200W 時，建議一個調光器同時帶兩個或更多的電源。
