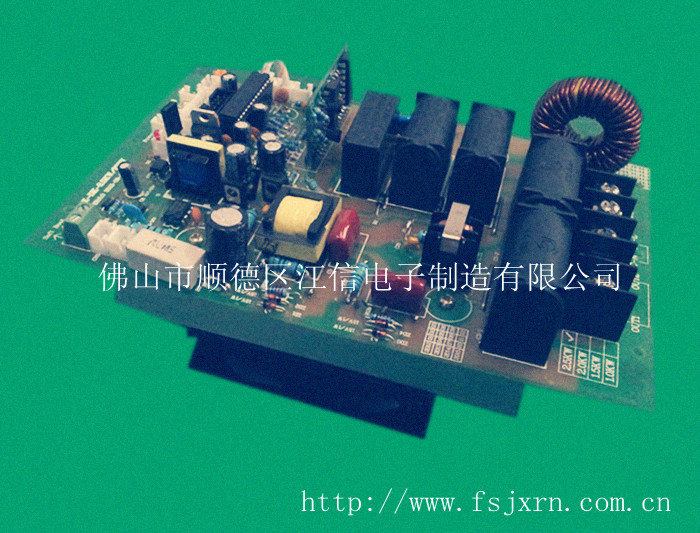

2.5KW數字電磁加熱控制板性能描述

一、     產品電氣規格

1、額定電壓頻率：AC 220V / 50Hz

2、電壓適應范圍：100V~260V

3、額定功率：    2.5KW(功率可調節20%-100%即：0.5-2.5KW之間調節)

二、  環境適應能力

1、溫度：-20℃~50℃；

2、濕度：≤95%

三、   基本性能概述

1、電壓與功率特性：210-260V恒定功率輸出；

2、熱轉換效率≥90%；

3、IGBT過熱保護溫度：90℃；

4、工作頻率：10-30KHz；

5、高可靠半橋式串聯諧振回路；

6、采用兩顆美國仙童60A大電流、1000V 高壓IGBT，日本新電元整橋堆；

7、基于AVR微控制器的數字鎖相自動跟蹤控制；

8、數字化無級調節功率；

9、強大的開放式應用平臺，用戶可以設置各種應用參數達到控制目的；

11、可配套高級或簡易控制操作面板；

10、啟動時間〈1S；

11、瞬間過流保護時間≤2uS；

12、采用工業元器件，100%經高溫老化測試，確保長期在50℃工業環境中24小時可靠工作；

13、具有完全電氣隔離軟啟動加熱/停止模式，方便與溫控制器連接；

14、當多個板子一起加熱時，軟啟動接口可以直接并聯使用（注意：上接上，下接下，不要接反，接反了不能同時控制工作/停止�。�，可以實現一個溫控器同時控制多個板子工作/停止。

15、具有12V和24V輸入啟動/停止模式，便于與固態繼電器控制接口（注意：當使用此功能時，軟啟動就要空著，需要把短接環拆除�。�；

16、具有加熱線圈短路、開路保護功能；

17、在同一炮筒上，多達30個線圈同時工作而互不干擾；

18、可以設置1-255天工作，計時完畢自動關閉，需輸入密碼方可以解除（出廠密碼請咨詢廠家）；

19、實物尺寸：長190*寬120*高100（含風扇）；

20、使用壽命：≥50000Hrs
