24v轉12v2A芯片/24v降12v2A/12v1A芯片
公司名稱：深圳市碩芯科技有限公司
所屬類別：電源配套分類>>電源IC
電子信箱：sx082@suosemi.com
聯系電話：13723437216
聯 系 人：王偉
更新時間：2013-4-9 10:59:04
所屬類別：電源配套分類>>電源IC
電子信箱：sx082@suosemi.com
聯系電話：13723437216
聯 系 人：王偉
更新時間：2013-4-9 10:59:04
產品詳情
SX3002 SX3003是一個150KHz 固定頻率脈寬調制（降壓型）DC/DC 轉換器，具有2A、3A負載驅動能力并且效率高，低紋波和極好的線性，負載調節能力好，僅需最少外部元件。可調輸出使用簡單，內建頻率補償和固定頻率震蕩器。脈寬調制控制電路可以線性調節占空比從0 到100%。具有使能功能，內置過流和短路保護功能；恒壓CV，恒流CC，過壓保護OVP 功能齊全，內置頻率補償模塊使SX3002 SX3003外部元件最少。CC是通過電阻RCS測量LED電流并實現電流模式控制，在正常工作情況，LED電流由0.155V 的PWM 控制器內部參考電壓除以RCS電阻值所決定。即I=0.155V/RCS，因?yàn)镽CS 兩端的電壓降在正常工作條件下將一直保持在0.155V。CV是通過電阻R1和R2測量輸出電壓并實現電壓模式控制，一般CV設置客戶所需要的電池的充滿電狀態下的電位。一旦電池的電位超過設定的電位，芯片沒有輸出。
使能端EN腳控制芯片輸出EN腳電位為低電平（0.8V以下或者懸空的時候，芯片有輸出；EN腳電位為高電平（1.4V 以上），芯片關斷輸出。
技術特點：
（1）用于車載充電的全集成方案，系統成本低，可靠性高；
（2）IC 內部CC，CV 都是通過控制PWM 實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安全措施；
（3）采用標準的SOP-8、TO263-5L無鉛封裝
|

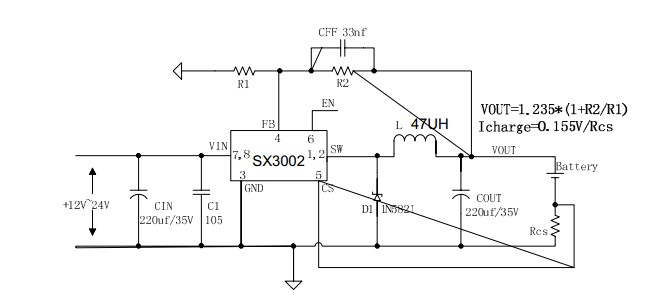

SX3002典型應用 | ||
|
應用 |
輸出電流 |
轉換效率 |
|
24v降5v |
1A |
88% |
|
12v降5v |
1．5A |
86% |
|
12V降3.3v |
2A |
86% |
|
SX3003典型應用 | ||
|
應用 |
輸出電流 |
轉換效率 |
|
24v降12v |
800mA |
88% |
|
12降5v |
2A |
86% |
|
36降12v |
400MA |
90% |
