中文名稱：中性點不接地系統英文名稱：isolated neutral system，ungrounded neutral system
定義：除保護或測量用途的高阻抗接地以外，中性點沒有人工接地的非有效接地系統。應用學科：電力（一級學科）；
電力系統（二級學科）

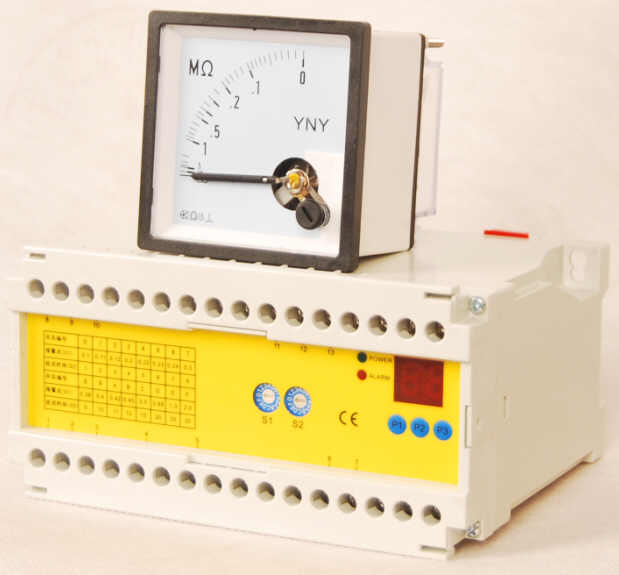

型號：YNY-I
一、概述：
絕緣監視儀用于交直流不接地系統中對地絕緣電阻的監測。當電網接地絕緣電阻低于設定值時絕緣監測儀繼電器報警輸出，本絕緣監視儀可選配顯示儀表指示當前系統絕緣電阻值。本絕緣監測儀具有可靠性高，互換性好和測量精度高安裝使用方便等優點，廣泛用于船舶，礦山等領域。改絕緣監視器不僅能在線監測系統實時絕緣電阻，也能監測系統靜態絕緣電阻（系統斷電狀況下）。
二、主要參數和技術指標：
1、誤差：
測量范圍 設定范圍 允許誤差 最大電網電壓
0-10MΩ 0.1MΩ -2.0 MΩ ±5％ AC690V
0-1 MΩ 0.1MΩ -1 MΩ ±5％ AC690V
0-10MΩ 0.1MΩ -2.0 MΩ ±10％ DC690V
0-1MΩ 0.1MΩ -1 MΩ ±10％ DC400V
2、響應時間：
   交流電網：小于4s  直流電網：小于6s
3、直流電網分布電容：小于3uF
4、繼電器輸出：
   一組轉換觸點，觸點容量AC 250V/5A、DC 30V/5A
5、繼電器輸出方式：
  NO（常開觸點方式），儀表通電狀態，當測量值小于報警設定值時，繼電器動作，常開觸點由斷開狀態切換到閉合狀態。
6、輔助電源：DC 24V±10％；AC 220V/380V±10％, 50/60Hz(其他電壓在
訂貨時說明)。
7、功耗：≤5VA
8、工作環境條件：
   溫度：-10℃～+55℃
   濕度：5％～95％RH，必須無結露。
9、保存環境條件：
溫度：-20℃～+70℃
濕度：5％～95％RH，必須無結露。
10、產品尺寸：150*78*115     顯示儀表面板尺寸72*72
11、儀器可在線監測帶電系統絕緣電阻，也可監測不帶電系統絕緣電阻
12、儀器可特殊訂貨。
13、產品通用性強，在低于規定電網電壓下產品均能通用。
14、儀器可加裝485通訊功能。
