DC/DC模塊電源25W～30W
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系 人：陳平
更新時間：2011-5-13 12:03:15
美贊電子MDW系列25W-30W
產品特性
·輸出電壓精度 單、雙路均流±1%；
雙路輸出電壓或電流不同
Vo1：±1% Vo2: ±3%
·輸出電壓可調 ±10%
·電壓調整率 Vo1：±0.05% Vo2: ±3.0%
·負載調整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%標稱負載）
·紋波噪聲 ±1%Vout 20MHZ示波器
·限流保護
·遙控開/關控制
·隔離電壓 1000VDC
·效率 85%（典型值）
·滿載工作溫度（殼溫）范圍 -25℃~+95℃
·存儲溫度范圍 -45℃~+105℃
·冷卻方式 自由空氣
·溫度系數 ±0.02%/℃
·開關頻率 300KHz
·MTBF 2X105Hrs
技術參數:
|
型號 |
輸入電壓標稱值 （VDC） |
輸入電壓范圍 (VDC) |
輸出電壓 (VDC) |
標稱負載電流 (A) |
紋波與噪聲 (mVp-p) |
|
MDW25-xxS5 |
12、24、48、110 |
9-18，18-36，36-72，72-144 |
5.1 |
5.0 |
50 |
|
MDW25-xxS12 |
12.0 |
2.08 |
100 | ||
|
MDW25-xxS15 |
15.0 |
1.66 |
100 | ||
|
MDW25-xxS24 |
24.0 |
1.04 |
100 | ||
|
MDW25-xxD05 |
5.1/-5.1 |
2.5/2.5 |
80/80 | ||
|
MDW25-xxD12 |
12.0/-12.0 |
1.04/1.04 |
100/100 | ||
|
MDW25-xxD15 |
15.0/-15.0 |
0.83/0.83 |
100100 | ||
|
MDW25-xxT5-12 |
5.0/12.6/-12.6 |
3.5/0.3/0.3 |
80/100/100 | ||
|
MDW25-xxT5-15 |
5.0/15.2/-15.2 |
3.5/0.2/0.2 |
80/100/100 | ||
|

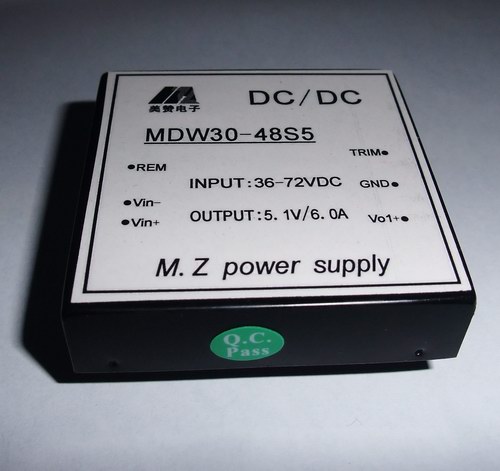

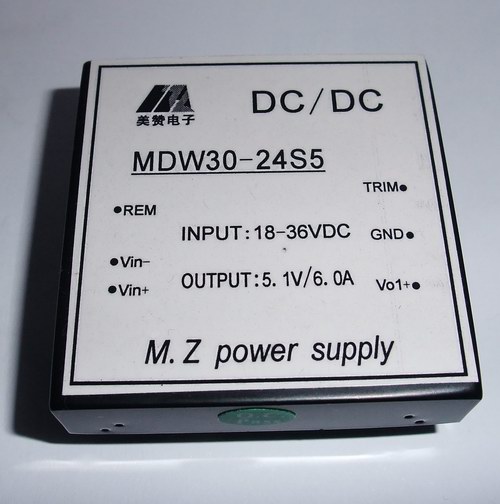

MDW30-xxS5 |
12、24、48、110 |
9-18，18-36，36-72，72-144 |
5.1 |
6.0 |
80 |
|
MDW30-xxS12 |
12.0 |
2.5 |
100 | ||
|
MDW30-xxS15 |
15.0 |
2.0 |
100 | ||
|
MDW30-xxS24 |
24.0 |
1.25 |
100 | ||
|
MDW30-xxD05 |
5.1/-5.1 |
3.0/3.0 |
80/80 | ||
|
MDW30-xxD12 |
12.0/-12.0 |
1.25/1.25 |
100/100 | ||
|

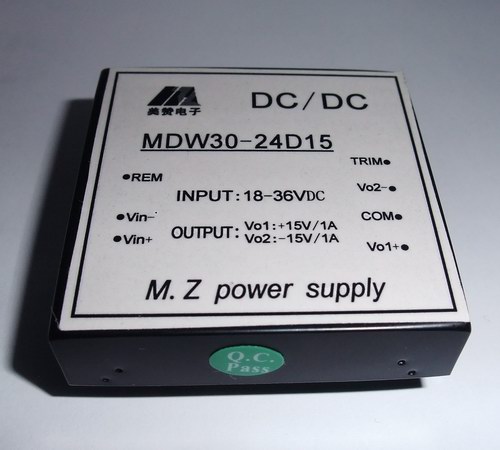

MDW30-xxD15 |
15.0/-15.0 |
1.0/1.0 |
100/100 |
備注：xx表示可選擇的輸入電壓值，輸入/輸出電壓/輸出電流值可根據客戶的特殊要求訂制。
雙路輸出的產品兩路輸出電流可以不同，30W5V輸出的產品建議外接散熱片。
外形尺寸及管腳底視圖：模塊尺寸2″×2″×0.5″ （50.8mm×50.8mm×12.7mm）
|
管腳編號 |
單路 |
雙路 |
叁路 |
|
P1 |
Vin+ |
Vin+ |
Vin+ |
|
P2 |
Vin- |
Vin- |
Vin- |
|
P3 |
REM |
REM |
REM |
|
P4 |
|
Vo1+ |
Vo2+ |
|
P5 |
Vo1+ |
COM |
Vo1+ |
|
P6 |
GND |
Vo2- |
COM |
|
P7 |
TRIM |
TRIM |
Vo3- |
