DC/DC模塊電源7W～15W
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系 人：陳平
更新時間：2011-5-16 11:52:29
MDB系列7-15W 產品特性(引針式寬電壓隔離系列)
·輸出電壓精度 單、雙路均流±1%；
雙路輸出電壓或電流不同
Vo1：±1% Vo2: ±3%
·電壓調整率 Vo1：±0.05% Vo2: ±1.5%
·負載調整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%標稱負載）
·限流保護
·遙控開/關控制
·滿載工作溫度（殼溫）范圍-25℃~+95℃
·存儲溫度范圍 -45℃~+105℃
·冷卻方式 自由空氣
·隔離電壓 500VDC（普通型）
·效率 85%（典型值）
·溫度系數 ±0.02%/°C
·開關頻率 300KHz
·MTBF 2X105Hrs
技術參數:
|
型號 |
輸入電壓標稱值 （VDC） |
輸入電壓范圍 （VDC） |
輸出電壓 (VDC) |
標稱負載電流 (A) |
紋波與噪聲 (mVp-p) |
|
MDB7-xxS5 |
12、24、48、110 |
9~18,18~36 36~72, 72~144 |
5.0 |
1.4 |
50 |
|
MDB7-xxS12 |
12.0 |
0.6 |
100 | ||
|
MDB7-xxS15 |
15.0 |
0.5 |
100 | ||
|
MDB7-xxS24 |
24.0 |
0.3 |
100 | ||
|
MDB7-xxS48 |
48.0 |
0.15 |
100 | ||
|
MDB7-xxD5 |
5.0/-5.0 |
0.7/0.7 |
50/50 | ||
|
MDB7-xxD12 |
12.0/-12.0 |
0.3/0.3 |
100/100 | ||
|
MDB7-xxD15 |
15.0/-15.0 |
0.25/0.25 |
100/100 | ||
|
MDB7-xxD24 |
24.0/-24.0 |
0.125/0.125 |
100/100 | ||
|
MDB10-xxS5 |
12、24、48、110 |
9~18,18~36 36~72, 72¬144 |
5.0 |
2.0 |
50 |
|
MDB10-xxS12 |
12.0 |
0.83 |
100 | ||
|
MDB10-xxS15 |
15.0 |
0.67 |
100 | ||
|
MDB10-xxS24 |
24.0 |
0.42 |
100 | ||
|
MDB10-xxS48 |
48.0 |
0.21 |
100 | ||
|
MDB10-xxD5 |
5.0/-5.0 |
1.0/1.0 |
50/50 | ||
|
MDB10-xxD12 |
12.0/-12.0 |
0.42/0.42 |
100/100 | ||
|
MDB10-xxD15 |
15.0/-15.0 |
0.33/0.33 |
100/100 | ||
|
MDB10-xxD24 |
24.0/-24.0 |
0.21/0.21 |
100/100 | ||
|
型號 |
輸入電壓標稱值 （VDC） |
輸入電壓范圍 （VDC） |
輸出電壓 (VDC) |
標稱負載電流 (A) |
紋波與噪聲 (mVp-p) |
|
MDB12-xxS5 |
12、24、48、110 |
9~18,18~36 36~72,72¬144 |
5. 0 |
2.4 |
50 |
|
MDB12-xxS12 |
12.0 |
1.0 |
100 | ||
|
MDB12-xxS15 |
15.0 |
0.8 |
100 | ||
|
MDB12-xxS24 |
24.0 |
0.5 |
100 | ||
|
MDB12-xxS48 |
48.0 |
0.25 |
200 | ||
|

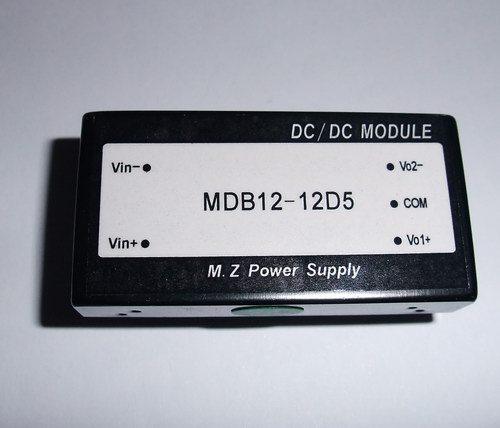

MDB12-xxD5 |
5.0/-5.0 |
1.2/1.2 |
50/50 | ||
|

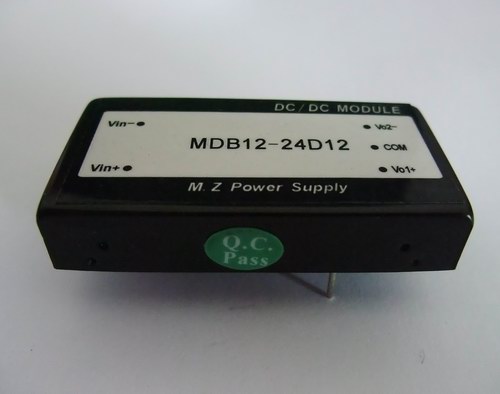

MDB12-xxD12 |
12.0/-12.0 |
0.5/0.5 |
100/100 | ||
|

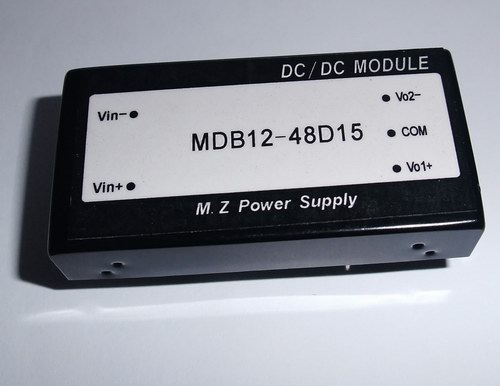

MDB12-xxD15 |
15.0/-15.0 |
0.4/0.4 |
100/100 | ||
|
MDB12-xxD24 |
24.0/-24.0 |
0.25/0.25 |
100/100 | ||
|
MDB12-XXD05-05 |
5.0/-5.3 |
2.0/0.1 |
80/80 | ||
|
MDB15-xxS5 |
12、24、48、110 |
9~18,18~36 36~72,72¬144 |
5. 05 |
3.0 |
50 |
|
MDB15-xxS12 |
12.0 |
1.25 |
100 | ||
|
MDB15-xxS15 |
15.0 |
1.0 |
100 | ||
|
MDB15-xxS24 |
24.0 |
0.625 |
100 | ||
|
MDB15-xxS48 |
48.0 |
0.31 |
200 | ||
|
MDB15-xxD5 |
|
5.05/-5.05 |
1.5/1.5 |
50/50 | |
|
MDB15-xxD12 |
12.0/-12.0 |
0.625/0.625 |
100/100 | ||
|
MDB15-xxD15 |
15.0/-15.0 |
0.5/0.5 |
100/100 | ||
|
MDB15-xxD24 |
|
|
24.0/-24.0 |
0.31/0.31 |
100/100 |
備注：xx表示可選擇的輸入電壓值，輸入/輸出電壓/輸出電流值可根據客戶的特殊要求訂制.
雙路輸出的產品兩路輸出電流可以不同，輸出電壓可穩壓也可不穩壓。
外形尺寸及管腳底視圖：模塊尺寸：2²´1²´0.4²:（50.8mm×25.4mm×10.16mm）
|
標量 |
mm |
|
A |
10.16+0.01 |
|
B |
12.75+0.01 |
|
C |
5.08+0.01 |
|
D |
25.4+0.1 |
|
E |
50.8+0.1 |
|
F |
25.50+0.1 |
