一、產品應用：

110kV及以下各種斷路器、隔離開關、負荷開關及高壓熔斷器等電氣設備的交流耐壓試驗，最高試驗電壓230KV

二、設備組成：

1）產品主配置：

l  耐壓控制臺（箱）              1臺

l  20kVA/150kV高壓試驗變壓器   1臺

l  10kVA/100kV高壓試驗變壓器   1臺

l  絕緣支架                      1臺

2）產品配件：

l  試驗連接線                    1根

l  接地線                        1根

l  電源線                        1根

l  保險管                        2個

l  使用說明書                    1本

l  試驗報告                      1份

l  產品合格證（保修卡）          1張

3）選配件：

l  交直流高壓分壓器

l  保護球隙

l  自動保護微安表

l  限流電阻

l  放電棒

三、技術要求

1、產品概述

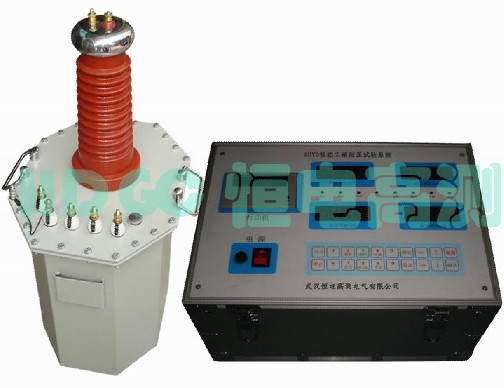

HDYD系列耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

2、產品特點

l  監視功能：高壓電壓 低壓電流  零位指示  電源指示 工作指示 計時指示

l  保護功能：過流保護、零位啟動保護、聲光語言報警提醒

l  采用新型時間繼電器，計時范圍更廣（1S～99H）

l  采用新型電流繼電器，更精確、更可靠，確保人身及設備安全

l  高壓試驗變壓器采用新型絕緣，耐潮，耐沖擊，絕緣程度高

l  結構合理，體積小，重量輕

3、使用條件

l  工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

l  環境溫度                                  0～40℃

l  環境濕度                                  ≤85% RH（無凝結水）

l  海拔高度                                  ＜1000m

4、技術指標

1）耐壓控制箱（臺）參數：

2）高壓試驗變壓器參數：（由兩臺串級組成）

5、串級試驗變壓器原理

比如兩臺試驗變壓器串級可獲得更高的試驗電壓。串級高壓試驗變壓器有很大的優越性，因為整個試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。下圖中，在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ的初級繞組a1x1上，單臺試驗變壓器Ⅰ、Ⅱ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的箱體處在對地為1U的高電位上，所以箱體對地是絕緣的，試驗變壓器Ⅰ的箱體是接地的。這樣第一級、第二級試驗變壓器對地的額定輸出電壓分別為1U、2U；其額定容量分別為2P、1P。
