該系列儀器是我公司專為電動車充電器生產廠家研發的充電器測試系統，現已在眾多充電器生產廠家廣泛使用，獲得好評。該測試儀器具有測量參數全面，速度快，精度高等特點，所有參數經2-3秒測試即可完成，并可判斷合格與否，為生產廠家極大提高生產效率，降低生產成本。

測量參數：

空載電壓﹑正常充電電壓﹑最大保護電流﹑慢充電電流

測試過程：

類別A：充電器具有限流保護

1）測量空載電壓，并判別

2）測量正常充電時的電壓，并判別

3）負載電流由用戶設置的起點到終點自動上升掃描，電壓發生跌落時獲取最大充電電流，并判別

4）負載電流由用戶設置的起點到終點自動下降掃描，按電壓跳變獲取慢充電電流，并判別

       類別B：充電器無限流保護

1）測量空載電壓，并判別

2）測量正常充電時的電壓，并判別

3）短路測量，獲得最大充電電流，并判別

4）負載電流由用戶設置的起點到終點自動下降掃描，按電壓跳變獲取慢充電電流，并判別

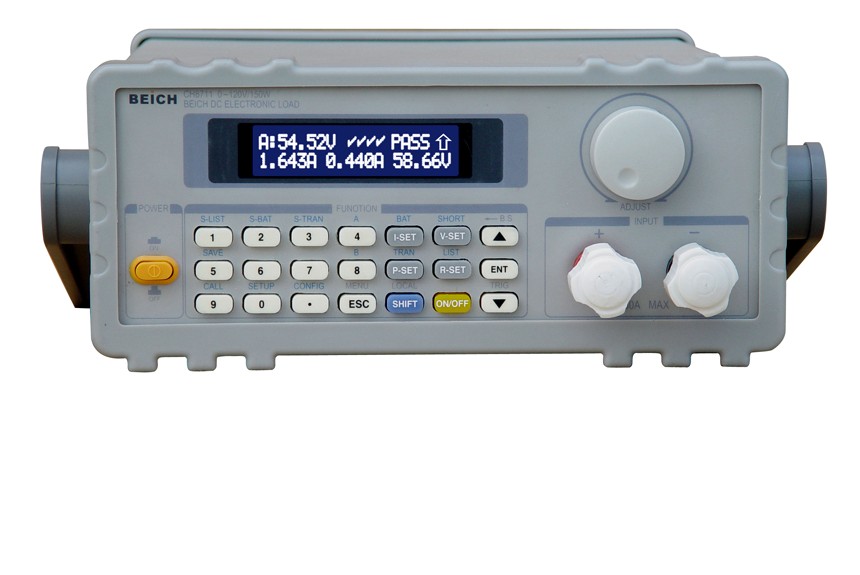

測量頁面參見下圖。電壓是實時測量顯示的，測量開始后，首先判別空載電壓Vo。

類別A，在獲取最大充電電流時，控制電流由ImSTA開始向ImEND遞增，步進量約10mA，當電壓或電流發生跌落時（超過50%），取跌落前的最大電流作為充電器的最大充電電流Im。

對于類別B，最大充電電流Im可直接由短路測量獲得。

獲取慢充電電流時，控制電流由InSTA開始向InEND遞減，按電壓跳變大于2.55V時的電流值作為慢充電電流In，而跳變前的電壓峰值作為充電器的負載電壓Vd。

測量頁面：

                     測量功能     1實時電壓     狀態及判別結果      操作信息

         A:0.000V  PPPPPASS ñ

         0.000A 0.000A 0.000V

                                   2最大電流       3慢充電流       4負載電壓

       在1、2、3、4步測量過程中，每一步均有判別結果顯示，依次用P或O表示，單步合格時，蜂鳴器短鳴一聲；四步均合格時，給出整體判別結果“PASS”；只要有一步測量不合格，則整體判別結果為“FAIL”，蜂鳴器長鳴一聲。

兼容CH8711/CH8712電子負載所有功能，其他測量功能與測量精度參見CH8711系列。
