易裝型濾波陣列板,螺裝濾波陣列板,自鎖濾波陣列板,客戶定制濾波陣列板或接線排,柵欄狀濾波接線排,PCB板安裝濾波接線夾

消除EMI/RFI干擾已經成為一件日益重要的事情，所有電子系統的設計初期都需要考慮到它。不管是內部的還是外部的干擾源，都對一個新系統的EMC的解決有著至關重要的影響。

獨立對電子腔內的電源或控制線的諧波或輻射做防護處理是不能令人滿意的。尤其是特別應用于系統工作頻率在50MHz以上時。所以通過連接在一起的便于插拔的又相互單獨的饋通濾波器（濾波陣列板）來解決EMC問題是一種極好的方法。

濾波陣列板可將數據信號輸送到遠端而不影響其性能。濾波陣列板從5MHz到18GHz或以上提供良好的絕緣性，減少安裝的勞力成本，也減少安裝時損壞濾波元件的風險。這種濾波陣列板可以通過幾種方法很容易的完成它的的連結，  如：ribbon型、harnesses型、hard  wiring型或將成90度角的引線直接焊接到PCB板上等。

濾波陣列板的優點

在電子系統模塊間提供EMI濾波信號
減少成本…又符合EMC要求的經濟實用的方法
減少工作量…無需將濾波器安裝在復雜的腔體中
頻率超過50MHz時，性能優于表貼的EMI濾波器
減少由于熱沖擊和安裝時損壞濾波組件的風險
更具可靠性…每根濾波陣列板的的針都經過100%嚴格測試
在PCB上的合理化空間設計
采用復合的圖表來區別每個濾波陣列板，便于選型

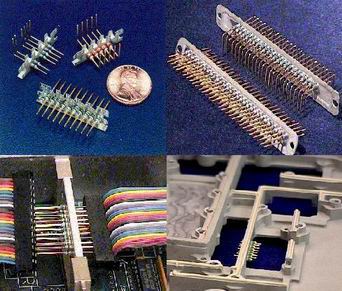

名稱:  帶端板濾波器
應用范圍:  電信設備工控機、電源不間斷電源儀器儀表、供電設備
特點:
優化設計:  2-12引線系列可選，有條狀，也有歐式形狀
性能  :  為直流電和控制線的EMI濾波提供插入損耗
可靠性:  100%通過測試
保護結構：  可保護濾波元件
歐式形狀板：  按英式表識應用
FED/MIL認證:  條狀  UL文件  UL1059  E133076、CSA文件、CSA、STD  22、2NO158-1987
特性:
插入損耗范圍:  1MHZ  -  18GHZ
電容量:  2500PF
溫度范圍:  -55℃-+125℃
最大電壓值:  條狀  250VDC  歐式  100VDC
最大電流:  12Amps
