2A單電感器雙向后備電源 在輸入電源中斷時提供連續供電

    凌力爾特公司 (Linear Technology Corporation) 推出雙向、高壓升壓型電容器充電器 LTC3643，該器件可自動轉換為降壓型穩壓器以提供系統后備電源。專有的單電感器拓撲集成了電源通路 (PowerPath™) 功能，可完成兩個獨立的開關穩壓器工作，從而減小了尺寸、成本和復雜性。LTC3643 以兩種模式運行：升壓充電模式和降壓后備模式。在充電模式時，器件在 3V 至 17V 輸入電源電壓范圍內以 2A 內部開關電流額定值和高達 40V 電壓給電解質電容器陣列充電。在后備模式時，當輸入電源電壓降至低于可編程的電源故障 (PFI) 門限時，升壓型充電器反向運作以用作一個同步降壓型穩壓器，從后備電容器供電并保持系統電壓軌電壓。在備份時，電流限制可設置在 2A 至 4A 范圍內，從而使該器件非常適合高能量、持續時間相對較短的后備電容器系統、電源故障后備系統、固態硬盤以及電池組充電應用。

    當給后備電容器充電時，LTC3643 可使用一個外部低值檢測電阻器以保持從輸入電源的準確電流限制，同時排定向系統負載供電的優先順序。輸入電流限制可以用跨電流檢測電阻器的 50mV 門限設定，從而可通過降低電容器充電電流阻止系統電源。降壓型轉換器以 1MHz 頻率工作，可最大限度地減小外部組件尺寸。穩壓時的低靜態電流突發模式 (Burst Mode®) 工作最大限度提高了后備電容器的能量利用。通過向一個外部 PMOS 開關提供柵極驅動信號，LTC3643 在輸入電源提供了理想二極管工作。這實現了高效率供電，同時在后備模式時，在輸入電源和系統負載之間提供徹底的隔離。其他特點包括用于實現輸出 / CAP 斷接的集成型 N 溝道功率 MOSFET、用于系統電壓調節的 ±1% 基準準確度、以及用于指示充電狀態和輸入電源故障的指示器輸出。

    LTC3643 采用緊湊的耐熱性能增強型 24 引線 3mm x 5mm QFN 封裝，E 級和 I 級版本工作在 –40°C 至 125°C 工作結溫范圍。E 級版本的千片批購價為每片 4.45 美元，所有版本都有現貨供應。

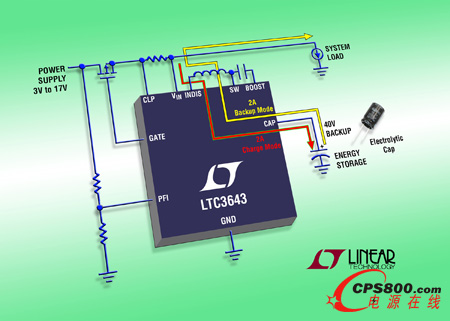

    照片說明：2A 雙向降壓和升壓型后備電源

    性能概要：LTC3643

    • 用于提供系統后備電源的雙向同步升壓型電容器充電器 / 降壓型穩壓器

    • 寬輸入電壓范圍：3V 至 17V

    • 高達 40V 的電容器電壓存儲用于提供高能量后備

    • 2A 最大 CAP 充電電流

    • 集成型 N 溝道功率 MOSFET (150mΩ 上管和 75mΩ 下管)

    • 用于實現輸出 / CAP 斷接的集成型 N 溝道功率 MOSFET (50mΩ)

    • 充電時提供輸入電流限制

    • 快速 1MHz 開關頻率

    • 為系統電壓調節提供 ±1% 基準準確度

    • 用于指示充電狀態和輸入電源故障的指示器輸出

    • 扁平 24 引線 3mm x 5mm QFN 封裝

    本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。<
