目前UPS產品在行業應用已有五十余年的歷史，其為保障關鍵設備和業務的不間斷運行做出了卓越的貢獻。隨著信息化建設的不斷推進，需要UPS保護的場景越來越多，其作用愈發重要。當前市場上存在工頻機、高頻塔式機、高頻模塊化UPS三類產品，其利弊優劣眾說紛紜，令用戶感到十分困惑。本文旨在通過闡述UPS的發展歷史及對比各類UPS的優劣勢，幫助用戶識別UPS產品發展的趨勢所在。
一、從工頻機UPS到高頻塔式機UPS的發展

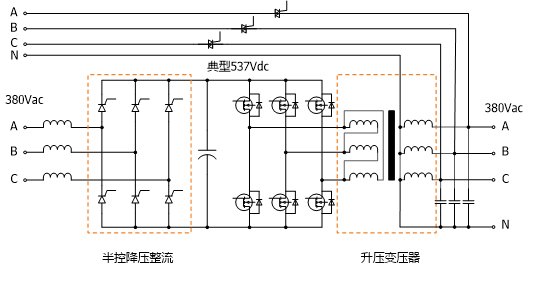

工頻機結構UPS技術出現在上世紀70年代，因其整流工作頻率與電網頻率一致而得名。受制于當時半導體技術發展，逆變器中IGBT器件耐壓只能做到600V，故母線電壓受限，逆變器輸出電壓不能做到380V；而且工頻機逆變器是全橋電路，輸出為三相火線，無法滿足單相IT負載和三相四線制負載的需求，必須進行Δ-Y轉換。為解決這些問題，廠家在工頻機逆變器輸出端加入了變壓器用于升壓和產生中線，以使輸出電壓滿足負載的要求，這便是工頻機內置變壓器的真實目的。圖-1所示為工頻機的典型拓撲。
圖-1 工頻機典型拓撲

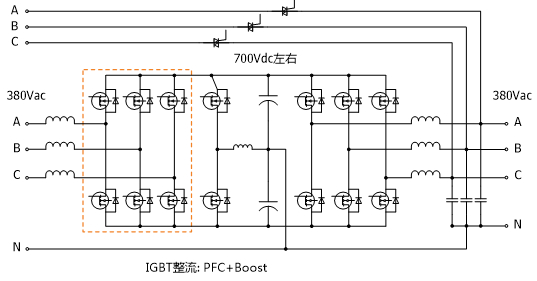

而到上世紀90年代，第三代溝槽型IGBT面世，其耐壓能力提升至1200V，促使了UPS技術的革新。通過整流側高頻升壓電路將母線電壓提升至700V左右，逆變器輸出電壓可以做到380V，輸出變壓器得以取消。而這種整流逆變電路都工作在高頻（幾kHz以上）且沒有輸出變壓器的UPS就被稱為高頻UPS。圖-2所示為一典型的高頻機拓撲。
圖-2 高頻機典型拓撲
二、高頻UPS與工頻UPS的對比
1.工頻機輸入功率因數低、諧波高
工頻機UPS采用可控硅半控整流，6脈沖整流UPS輸入功率因數低于0.7，諧波高達30%；12脈沖整流UPS輸入功率因數最高僅為0.8，諧波高達15%，即使加上諧波處理措施，功率因數最高也只能改善至0.95。相比之下，高頻機采用IGBT-PFC全控整流，輸入功率因數業界均可做到0.99，諧波電流小于3%。嚴重的諧波污染不僅可能干擾其他設備無法工作、使控制與保護器件誤動作外，而且直接導致投資大幅增加：客戶需要購買額外的諧波處理設備降低諧波；如果前端接柴油發電機備電，發電機的容量要配置為UPS容量的2-3倍，同時前級配電器件、線纜等均需要提升20%左右，而高頻機只需前端發電機容量配置為UPS容量的1.2-1.5倍即可，配電容量和UPS容量保持一致或略高。
2.工頻機功耗大
有三個因素導致工頻UPS效率低于高頻UPS。一是工頻UPS整流為降壓拓撲，器件工作電流大，無論是內部線路無論是線性損耗還是平方損耗都比高頻機高；二是因輸出需要升壓的原因工頻機比高頻機多內置一個輸出變壓器，致使工頻機效率下降2%-3%左右；三是在實際應用中，為了提高輸入功率因數至0.95以上，并降低其注入電網的諧波污染，工頻機還要外置一個5次或11次諧波濾波器，效率將再次下降2%-3%。據英國某運營商與西班牙某運營商現網運行統計數據，工頻UPS的效率一般在85%左右，相比高頻92%左右的運行效率和模塊化96%左右的運行效率，導致大量的能量損失。以400kW負載為例，工頻機將比高頻機年多耗電41萬度，比模塊化年多耗電近58萬度。除此之外，工頻UPS還有高諧波、低功率因數等導致配電線纜損耗增大等問題。
3.工頻機體積大、重量重
因為工頻機采用低頻器件且配置輸出變壓器，致使UPS體積重量大大增加。以某品牌400kVA工頻機和高頻機對比，工頻機重量是高頻機的2.2倍，體積是高頻機的1.5倍，在實際運輸中可能存在機房門或者走道偏小、電梯載重不夠、樓層承重不足等問題，有些情況下甚至需要用吊車裝卸，然后破墻而入來安裝工頻UPS，大大增加了運輸時間及成本。
4.工頻機相比高頻機在可靠性方面并無優勢
工頻機和高頻機的主要差異體現在整流器和變壓器上。工頻機整流器采用SCR器件，電壓應力小，電流應力大，高頻機主要采用IGBT器件，電流應力小，電壓應力大。SCR與IGBT目前均為成熟器件，只要應用得當，可靠性并不會有差異。事實上，工頻機的逆變部分也是使用IGBT，并沒有因此而降低工頻機的可靠性，也沒有證據證明逆變器是工頻機的薄弱環節。從拓撲上講，工頻機用的是相控整流+全橋逆變，高頻機一般采用高頻整流+半橋逆變。這些拓撲均為電力電子技術上非常常用的拓撲，并不存在誰原理上更可靠的問題，其可靠度取決于設計的水平。
而對于變壓器，業界經�？梢月牭狡浜芏嗨^的優點，比如抗沖擊能力強、降低零地電壓等，然而真的是這樣嗎？

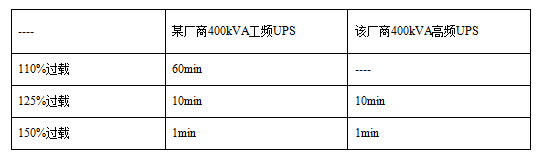

第一，過載能力強，抗負載沖擊能力強。過載能力是IEC62040-3中要求標稱的關鍵指標之一，其強弱可通過實際數據來衡量。表-1所示為同一廠商的工頻機與高頻機過載能力，由表-1可知，兩類機型過載能力并沒有區別。
表-1 某廠商工頻機與高頻機過載能力對比
輸出變壓器并不會增強工頻機的抗沖擊能力，對于變壓器可以增強抗沖擊能力的想象來源于變壓器的電感特性，電感平滑電流的能力在負載電流激增時可以平滑電流波形延緩電流沖擊。但實際上電感平滑電流的能力與其本身感量成正比。工頻機輸出變壓器變比小，變壓器輸出繞組的勵磁電感也不會太大，在大電流沖擊下極易飽和，很難對逆變器的沖擊有明顯的緩沖作用。而按照傳統變壓器傳遞能量的特點與磁性器件原理分析，當后級負載也就是變壓器輸出側出現能量沖擊時，在變壓器能量傳遞能力達到飽和上限之前，后端的尖峰勵磁電流會直接反射到前端對UPS的IGBT產生沖擊，并且由于變壓器的變比問題前端所受到的沖擊電流會比輸出端更大，同時造成的損害也更為嚴重。而且，工頻系統由于變壓器的磁滯特性，難以實時監測后級動態響應。當變壓器后端出現突變并反饋到前級時，系統采取相關動作較無變壓器的高頻機來說會延遲幾十甚至幾百個ms，此時流過IGBT的沖擊電流已經足夠損壞UPS甚至引發火災。
第二，在逆變器IGBT管直通故障時隔斷直流危險電壓。工頻機變壓器確實可以避免直流傳遞至副邊，但高頻機通過快速檢測與保護措施一樣可以避免直流危險電壓對負載造成危害。當高頻機逆變某IGBT出現直通故障時，UPS控制器可立即檢測輸出電流異常，并通過整流單元關機及輸出端口熔絲保護等措施快速隔斷直流危險電壓到輸出端口的路徑。在保護過程中，輸出到負載端口的電壓約為持續幾個ms的400V直流。對于使用開關電源供電的IT負載來說，其輸入允許電壓可以達到276Vac，整流之后電壓也在400Vdc左右，器件選型等均依據母線電壓選型。此時輸入端口的400Vdc不會超出器件耐受范圍，不可能對設備造成傷害。而對于工頻機而言，其原邊加載直流電壓，將導致電流急劇增大，溫度快速上升，可能引發火災等更嚴重故障。
- 1
- 2
- 總2頁
