ACREL-3000在蘇州醫工所變配電系統中的應用
0 引言
中國科學院蘇州生物醫學工程技術研所（以下簡稱醫工所）位于蘇州高新區太湖之濱的蘇州科技城，生物醫學工程是國家重點發展的支柱性產業，為響應國務院制定的一系列促進節能減排的政策措施，更好的對配電系統進行監控管理。因此建立了后臺電力監控與電能管理系統，對配電進行智能化管理。
1系統設計
變配電系統主要由A區變電所和B區變電所進行變配電管理，提供整個醫工所所需電力，A區變電所附近設有值班室，實時查看、處理現場情況，整個醫工所占地較廣，由B區變電所提供另一區域的電力。因此，為實現對整個醫工所電力系統的實時監控及對各區用電的電能管理，在值班室設立了監控中心，基于ACREL-3000的電力監控與電能管理系統后臺，實現對整個配電系統的實時監控與電能管理。
1.1 系統結構

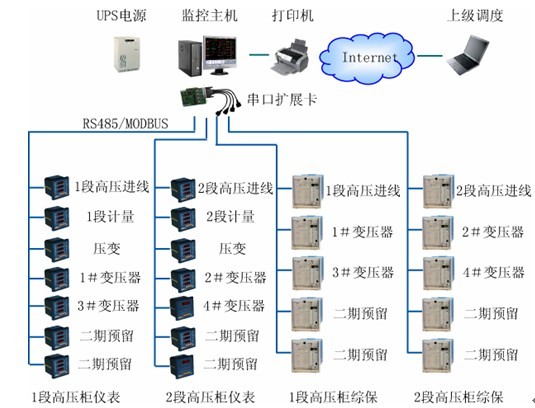

Acrel-3000電力監控與電能管理系統以監控主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，如圖1所示：站控管理層、網絡通訊層和現場設備層[1]。
1）站控管理層

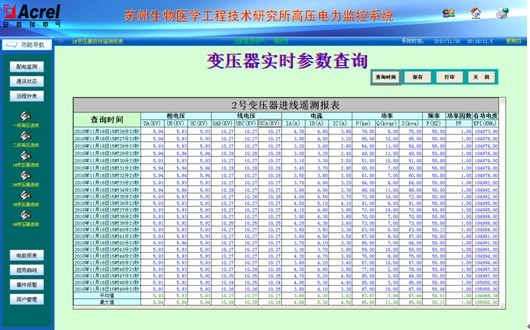

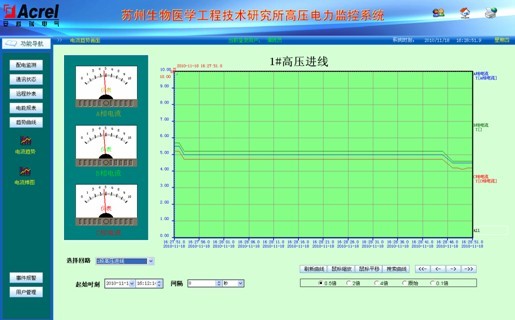

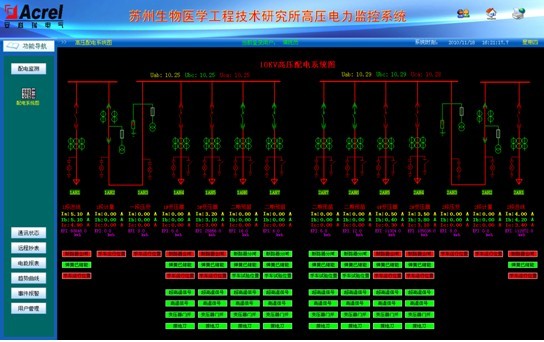

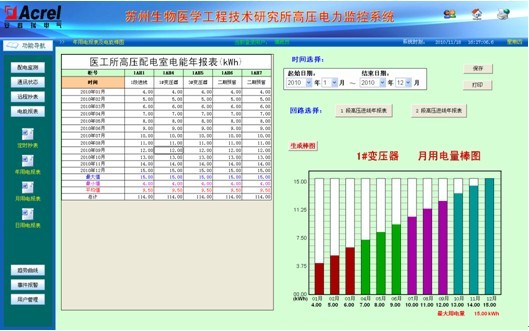

站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。監測系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
打印機：系統召喚打印或自動打印圖形、報表等。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行，提供足夠的時間進行數據存儲。
2）網絡通訊層
通訊層設備為由串口擴展卡。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。測量儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。
1.2 現場儀表
對于中壓10kv回路的線路保護，采用微機繼電保護裝置，實現對線路的過流速斷保護，并具有遙測及遙信功能。開關量：斷路器分合狀態、隔離手車位置等信號。對于該回路的電能計量，采用ACR220EL電力儀表對電參量進行采集與計量，采集的主要電參量有三相電壓、三相電流、有功功率、無功功率、有功電度、無功電度以及頻率、功率因數等。
對于0.4kv變壓器出線回路，采用的都是ACR220EL電力儀表，ACR220EL多功能電表，為嵌入式安裝，可安裝在動力箱或低壓出線柜門板上，面板尺寸為80mm×80mm，規格為220/380V、5A，電流經互感器接入，精度0.5級，廣泛應用于高、低壓進線柜、聯絡柜、出線柜、動力柜等場合，帶RS485接口，Modbus通訊協議[2]。
