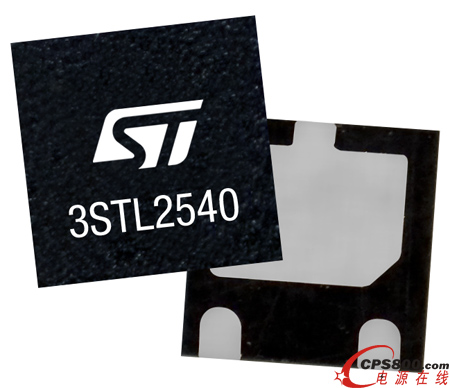

意法半導體的3STL2540提供雙極晶體管的成本優勢和硅面積使用效率,同時兼具同級MOSFET的能效,為設計人員提供一個節省空間的低成本的電源管理和DC-DC電源轉換器(DC-DC converters)轉換解決方案。
3STL2540是一個-40V/-5A PNP結晶體管,在完全飽和狀態時,最大壓降是200mV,基極電流僅為10mA。等效導通電阻僅為90mΩ,接近同等級超級邏輯電平MOSFET的性能。
3STL2540的核心技術是意法半導體的先進的雙金屬層平面基島工藝,在0.2到10V的寬輸出電壓下,溫度在-30°C到150°C范圍內,連續高電流增益 (consistently high current gain,hFE)至少保持在100,創下業內這類器件最低的導通損耗記錄。高熱效率封裝PowerFLAT™僅0.6mm高,封裝面積為2mm x 2mm,在最小的印刷電路板內實現高性能功率電路。<
