全差分 IF 15dB RF/IF 放大器實現 50dBm OIP3

2013/1/28 15:02:26   電源在線網
分享到:

    加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2013 年 1 月 28 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 15dB 放大器 LTC6430-15,該器件在 100Ω 差分環境中,于 20MHz 至 1GHz 及更高頻率范圍內實現了很大的動態范圍。凌力爾特可提供兩種性能級別的版本。在 240MHz 時,A 級版本 OIP3 的典型值為 50dBm,經過全面測試并保證最小值為 47dBm。噪聲指數為 3dB,這對應于 1nV/√Hz 輸入參考放大器噪聲。DC 功耗為 800mW。這種低噪聲和低失真相結合,為高性能中頻通信和 CATV 應用提供了寬動態范圍。

    LTC6430-15 易于使用,該器件可以無條件地穩定,輸入和輸出在內部匹配至 100Ω 差分負載。憑借大于 2.75VP-P 的線性輸出擺幅,該器件非常適用于驅動高速、高性能 ADC。若要在通信應用中實現寬帶 50Ω 平衡放大器,兩個 1 : 2 平衡-不平衡轉換器、DC 隔離電容器和 RF 偏置扼流圈就是所需的全部外部組件了。憑借兩個 1 : 1.33 的平衡-不平衡轉換器,LTC6430-15 可用作高保真度 75Ω CATV 放大器。P1dB 的典型值為 24dBm。

    LTC6430-15 采用 4mm x 4mm QFN-24 封裝,其封裝具備裸露焊盤以實現最佳熱性能和很小的電感。該器件規定在 -40°C 至 85°C 的外殼溫度范圍內工作。以千片為單位批量購買,A 級版本的價格為每片 6.44 美元,B 級版本的價格為每片 3.69 美元。

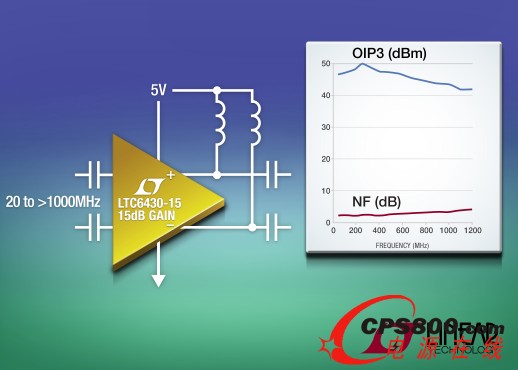

    照片說明:在 240MHz 和 100Ω 差分負載時,OIP3 為 50dBm

    性能概要:LTC6430-15
   · 20MHz 至 2000MHz 帶寬
   · 15.2dB 功率增益
   · 240MHz 時的 OIP3:
   o A 級版本典型值為 50dBm,最小值為 47dBm
   o B 級版本典型值為 47dBm
   · 在 240MHz 時 NF 為 3.0dB
   · 線性輸出擺幅 >2.75VP-P
   · 24dBm P1dB
   · 用 100Ω 差分增益構件工作
   · 單一 5V 電源,160mA
   · 可無條件穩定
   · 4mm x 4mm 24 引線 QFN 封裝

    凌力爾特公司簡介

    凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員,在過往的 30 年時間里,一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁,應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、µModuleÒ 子系統、以及無線傳感器網絡產品。 ▇
