風力發電中開環電流傳感器的選擇

    1、前言　

    能源（Energy Source ）亦稱能量資源或能源資源，為人類的生產和生活提供各種能力和動力的物質資源，是國民經濟的重要物質基礎，未來國家命運取決于能源的掌控。能源的開發和有效利用程度以及人均消費量是生產技術和生活水平的重要標志

    風能作為一種清潔的可再生能源，越來越受到世界各國的重視。其蘊量巨大，全球的風能約為2.74×109GW，其中可利用的風能為2×107GW，比地球上可開發利用的水能總量還要大10倍。風很早就被人們利用--主要是通過風車來抽水、磨面等，而現在，人們感興趣的是如何利用風來發電，以及如何才能發電量最大化。

    電流傳感器作為主要的檢測元件，在其中起到至關重要的作用 。

    2、開環電流傳感器的原理

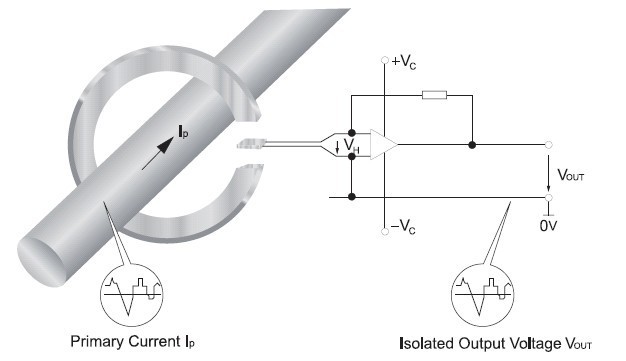

    計算公式：原邊電流IP產生的磁通被高品質磁芯聚集在磁路中，霍爾元件固定在很小的氣隙中，對磁通進行線性檢測，霍爾器件輸出的霍爾電壓經過特殊電路處理后，副邊輸出與原邊波形一致的跟隨輸出電壓，此電壓能夠精確反映原邊電流的變化。

    3、開環電流傳感器的技術指標

    型號Model： JCE500-AXS 600-AXS 850-AXS 1000-AXS 1500-AXS 2000-AXS 2500-AXS

    額定測量電流IPN： 500 600 850 1000 1500 2000 2500 A

    測量范圍IP： 1500 1800 2550 3000 4500 5000 5000 A

    額定測量輸出VM： 4V

    電源電壓Vcc(±5%)： ±15V（±5%）

    電流消耗IC： ≤+20/-15mA

    精度X： —準確度 XG(@ VPN,TA=+25℃)： ±1%

    —非線性度εL(@ VPN，TA=+25℃)： ±1%

    —零點偏移VO： ≤±20mV(@+25℃)

    —溫度漂移 VOT： ≤±1mV/K

    —響應時間 tr (@90% of VP max)： ≤5.5us

    —工作頻率 f： DC-25KHz

    耐壓Vd： 一次側回路對二次側回路之間耐壓： 5kV/50Hz/1min

    工作溫度TA： -25?C~+85?C

    儲存溫度TS： -25?C~+85?C

    輸出阻抗ROUT： <100Ω

    重量m： 460g×(1±10%)

    標準： EN50178
