基于AD9959的多體制雷達信號源的方案設計

    隨著雷達技術的發展，出現了多種體制的雷達，比如脈沖多普勒雷達、SAR、相控陣雷達先進，雖然這些雷達的功能不同，但是為了提作用距離和距離向上的分辨率，都彩了大時寬積信號。

    在雷達信號源設計領域，DDS技術和器件已經得到了很大的發展，相應的出現了很多性能優異的DDS器件，本文旨在介紹一種基于ADI公司的AD9959設計的新型多體制的雷達信號源設計方法，該器件具有穩定度高，相位、頻率和幅度調整靈活，能夠同時產生4路相關信號，信號形式可以任意設定的特點，這些優異的性能在雷達信號源的研制方面都表現出了良好的應用前景。

    2 系統硬件設計

    本文設計的多體制雷達信號源是以ADI公司的AD9959為核心，結合FPGA控制電路、信號放大電路構成的。信號參數由主控計算機通過串口進行發送，并同FPGA進行接收，從而控制AD9959完成相應的信號輸出。由于在雷達的實際發射過程中，大部分采用的是大時寬帶寬的脈沖信號，因此在系統硬件設計的架構中，FPGA還完成了一定的脈沖輸出功能，對AD9959輸出的連續波信號進行脈沖調制，從而達到輸出雷達脈沖信號的能力，而輸出的中頻信號經過混頻電路就可以達到雷達發射所需要的頻段。

    2.1 AD9959芯片簡介

    AD9959是一款性能優異的DDS芯片，主要體現在以下幾個方面：

    4路同步輸出通道;

    各個通道有獨立的頻率/相位/幅度控制功能;

    超強的通道之間隔離度(>65 dB);

    線性頻率/相位/幅度掃描能力;

    能夠達到16級的頻率/相位/幅度調制能力;

    可通過硬件/軟件控制節電模式。

    AD9959通過串行I/O提供了多種配置功能，基于這種串行I/O提供的一種SPI模式，同以往的ADI的DDS器件是兼容的。同時，器件采用先進的設計技術，使器件不僅具有優異的性能，而且又具有低功耗的特點。器件集成了具有突出的寬帶和窄帶SFDR特性的4路高速10位DACs。每一個通道，都具有32位頻率控制字，14位相位控制字，10位輸出幅度控制字。REF CLK最高可以達到500 M/s，PLL倍頻器可以通過軟件編程在4～20之間設定。正因為AD9959具有能夠輸出多通道相關信號的能力，所以AD9959可以廣泛地應用于各種場合。

    2.2 系統構成

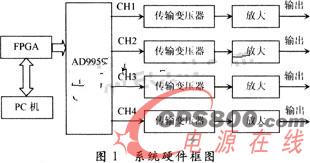

    用戶通過計算機將所產生信號的參數傳送給FPGA，FPGA接收到相應的參數后，控制AD9959輸出相應的雷達信號，由于AD9959輸出信號是差分電流信號，因此在系統設計時，采用1：1傳輸變壓器將差分的電流信號轉化為單端的電壓信號，同時為了提高系統的輸出驅動能力，在變壓器后面進行了信號放大，系統框圖如圖1所示。

　　2.3 系統通信接口及協議

    系統主要是由FPGA向AD9959發送命令，從而輸出相應的信號，對于AD9959的控制主要是通過串行總線SCLK和SDIO來實現的，其中SCLK的最大時鐘速度可以達到200 MHz，AD9959可以通過SDIO的4根數據線(SDIO 0～SDIO 3)同時進行數據傳輸，從而可以使數據吞吐量變為800 Mb/s，以前ADI公司的DDS產品有并行和串行兩種控制模式，比如AD9850，而AD9959這種SPI控制模式，無疑是更加簡潔，對于用戶控制而言也更加方便。AD9959有4種串行控制傳輸模式，分別是Single-Bit Serial(2 and 3-wire)Modes，2-Bit Serial Mode，4-Bit SerialMode。AD9959四個輸出通道共享寄存器0x03～0x18，這種寄存器地址共享模式，能夠使4個通道同時寫入控制字。例如要使AD9959的4個通道都輸出某個頻率，只需要通過串行總線向AD9959寫入一次即可。如果使4個通道互相獨立操作，可以通過通道選擇寄存器(CSR)進行選擇。

    AD9959的串行工作模式都工作于寄存器級傳輸，而不是字節級傳輸。但是AD9959提供的SYNC I/O功能可以中斷I/O操作，這種模式可以使寄存器的某個字節進行設置，從而減少了設置時間。所有指令都是在SCLK的上升沿寫入，而在SCLK的下降沿讀出的。在本文所設計的雷達信號源中，對于AD9959的控制模式采用了Single--Bit Serial 2-wire Mode，在這種工作模式下，AD9959使用SDIO 0作為數據傳輸管腳，要使AD9959工作于這種模式，可以將CSR寄存器中的CSR<2：1>設置為00即可。在Single-Bit Serial 2-wire Mode傳輸模式下，支持MSB優先和LSB優先兩種模式。

    系統通過FPGA對AD9959進行操作，主要分為兩個階段，第一個階段為指令周期，在這個階段把指令寫入到AD9959中，在SCLK的每個上升沿寫入一個比特，并且這個指令字節規定了將要進行的傳輸到底是讀操作還是寫操作，同時包含了寄存器地址;第二個階段為數據傳送周期，主要傳送波形參數的控制字。

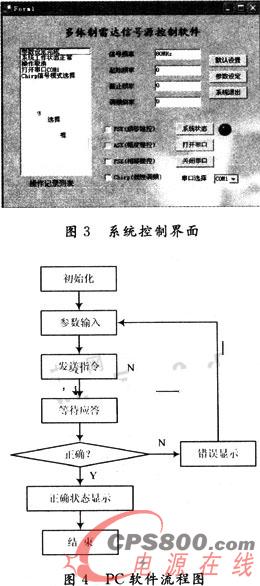

    圖中完成的時序邏輯控制主要由FPGA來實現，具體的信號參數是通過上位機通過串口發送給FPGA，因此FPGA還完成了串口收發功能，通過串口，系統主控制器(FPGA)不僅可以完成對上位機命令參數的接收，將信號各項參數寫入到AD9959中，同時還可以將AD9959內部狀態信息讀出并且通過串口上傳到計算機。
