20V、2.5A (IOUT) 同步降壓型穩壓器

    LTC3626 是一款高效率、3MHz 同步降壓型穩壓器，該器件提供輸入和輸出電流限制及監視功能。LTC3626 具有獨特的恒定頻率 / 受控接通時間和電流模式架構，該架構在輸出電壓低至 0.6V 時，可在 3mm x 4mm QFN 封裝中提供高達 2.5A 的連續輸出電流。其電流模式工作甚至在高降壓比時也能提供卓越的電壓和負載瞬態響應。LTC3626 在 3.6V 至 20V 的輸入電壓范圍內工作，從而使該器件非常適用于種類繁多的應用，包括雙節 / 多節鋰離子電池組和 5V 至 18V 中間總線系統。其平均輸入電流和輸出電流限制是引腳可編程的，從而使該器件非常適用于 USB 電源等應用。LTC3626 的開關頻率在 500kHz 至 3MHz 范圍內是用戶可編程和可同步的，從而允許使用纖巧和低成本的電容器和電感器。

    LTC3626 運用 RDS(ON) 僅為 115mΩ 和 70mΩ 的內部開關，以提供高達 95% 的效率。其獨特的控制架構使該器件能實現低至 5% 的占空比，同時保持開關頻率高達 2.25MHz，這使該器件非常適用于高降壓比應用，例如 12VIN 至 1.2VOUT 的電壓轉換。采用突發模式 (Burst Mode®) 工作可最大限度地提高輕負載時的效率，從而僅需要 300µA (在無負載時) 電流，這對要求最長電池運行時間的應用而言是非常重要。就需要盡可能最低噪聲的應用而言，LTC3626 可配置為以強制連續模式運行，以實現最低噪聲并抑制潛在的 RF 干擾。此外，內部芯片溫度監視器提供了與溫度成比例的電壓，這可編程以限制最高芯片溫度。其他特點包括電源良好電壓監視器、輸出電壓跟蹤功能和短路保護。

    LTC3626EUDC 采用 3mm x 4mm QFN-20 封裝，千片批購價為每片 3.45 美元。工業級版本 LTC3626IUDC 在 -40oC 至 125oC 的工作結溫范圍內提供了保證的性能，千片批購價為每片 3.97 美元。兩種版本都有現貨供應。

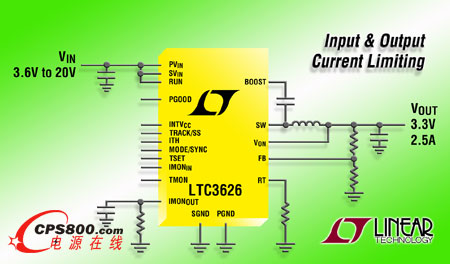

    照片說明：LTC3626 提供高達 2.5A 的輸出電流

    性能概要：LTC3626

    · 3.6V 至 20V 的輸入電壓范圍

    · 專為 0.6V 至 6V 而優化的 0.6V 至 97% VIN 寬輸出電壓范圍

    · 低 RDS(ON) 集成式開關提供高達 95% 的效率

    · 高達 2.5A 的輸出電流

    · 平均輸入和輸出電流監視

    · 可編程平均輸入 / 輸出電流限制

    · 芯片溫度監視器和可編程限制

    · 可調開關頻率：500kHz 至 3MHz

    · 外部頻率同步

    · 電流模式工作以實現卓越的電壓和負載瞬態響應

    · 在整個溫度范圍內具 1% 準確度的 0.6V 基準

    · 用戶可選突發模式或強制連續工作

    · 短路保護

    · 輸出電壓跟蹤功能

    · 電源良好狀態輸出

    · 采用小型、耐熱增強型、20 引線 (3mm x 4mm) QFN 封裝<
