意法半導體推出高集成度電源管理IC，可節省電路板空間，降低物料清單成本和功耗

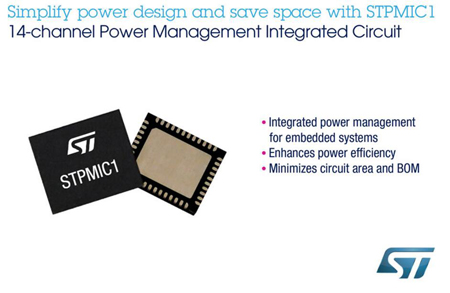

　　中國，2019年12月10日——意法半導體推出STPMIC1電源管理芯片（PMIC），集成四個DC/DC降壓轉換器、一個DC/DC升壓轉換器和六個低壓降穩壓器（LDO），可滿足基于應用處理器的高集成度系統的復雜功率需求。

　　該芯片是意法半導體的STM32MP1*異構多核微處理器的最佳配套PMIC。STM32MP1*集成單核和或雙核Arm®Cortex®-A7處理器和Cortex®-M4內核、可選的3D圖形處理單元，以及豐富的數字和模擬外設，面向各種應用領域。

　　與使用分立器件設計相同數量的電源軌相比，STPMIC1不僅能節省電路板空間和物料清單成本，而且還能提供電源軌監控和保護功能，處理上電/掉電順序，并滿足ST32MP1的電壓精度和建立時間要求。

　　意法半導體授權合作伙伴Octavo Systems利用STM32MP1和STPMIC1開發出了OSD32MP1x系列微處理器系統級封裝(SiP)器件。該解決方案占板面積比采用分立器件的等效系統減少多達64％，同時還解決了上電掉電順序等電源設計難題。

　　Octavo Systems戰略副總裁Greg Sheridan表示：“STPMIC1是OSD32MP1x系列系統級封裝器件的理想的電源管理解決方案，只有一個輸入，有14個輸出軌（包括5V升壓電壓），可滿足STM32MP1微處理器的全部電源需求，同時還有多個輸出可以為系統的其余器件供電，從而使我們的SiP能夠采用一個18mm x 18mm的小尺寸封裝，能夠靈活地給各種應用供電。”

　　除了為微處理器單元(MPU)和外部系統器件供電之外，STPMIC1還提供一個DDR內存參考電壓電源、一個500mA USB OTG功率開關和一個通用功率開關。MPU可以通過I2C接口和其它引腳管理電源管理IC。

　　電源管理IC的四個降壓轉換器旨在確保電源瞬態響應快速，輸出電壓控制精準，以應對各種工作條件。在低負載時，脈沖頻率調制模式可提高電源能效；在正常工作時，脈寬調制（PWM）同步可最大程度地降低電磁干擾（EMI）。

　　升壓轉換器具有旁路模式功能，最多可以為兩個USB端口供電，在使用電池或低成本5V AC/DC適配器電源時，保證電壓調整平順。

　　在六個LDO穩壓電源通道中，有一個通道是給DDR3內存接口的終端電阻供電，其旁路模式還可以給低功耗DDR供電，還有一個通道則提供了自動電源檢測功能，可以為USB PHY芯片供電，其余的四個LDO是通用穩壓電源。

　　為簡化基于STPMIC1的原型開發，意法半導體還推出了STPMIC1的評估板STEVAL-PMIC1K1，簡單易上手，有用于啟動電源管理IC功能的按鈕和數字I/O，以及連接穩壓器和功率開關的接口排針。評估板還包括一個USB加密盤，用于配置芯片的寄存器。

　　STPMIC1現已投產，采用5mm x 6mm x 0.8mm WFQFN 44引腳封裝。

　　產品詳情訪問www.st.com/stpmic1-pr。
