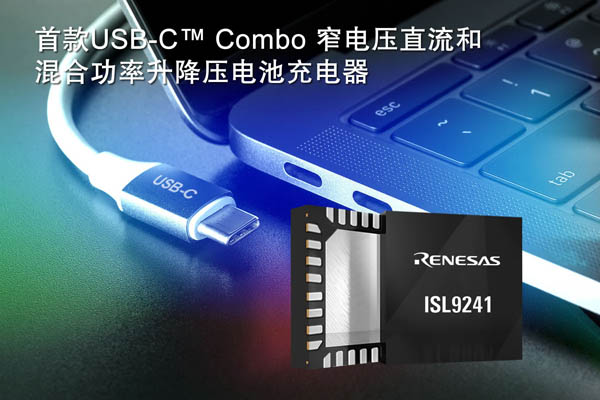

瑞薩電子推出業界首款應用于移動計算系統的USB-C™ Combo升降壓電池充電器

　　2018年12月5日，日本東京訊–全球領先的半導體解決方案供應商瑞薩電子株式會社（TSE：6723）今日宣布，推出業界首款升降壓電池充電器，采用可反轉USBType-C™連接器線纜，可用于筆記本電腦、超級本、平板電腦和移動電源的窄電壓直流充電(NVDC)和混合功率升降壓(HPBB)充電。ISL9241可通過固件控制NVDC與HPBB模式之間的切換，提供高效處理各種功率級別的低成本、小型充電解決方案。該器件利用瑞薩電子先進的R3™調制技術實現卓越的輕載效率和超快的瞬態響應，并延長電池續航時間。該充電器可對內部寄存器進行重新配置，從而在HPBB模式下可采用更小的電感器，提高多個功率級別的效率。

　　ISL9241具有充電、系統電壓調節和保護功能，采用NFET實現最高效率并優化物料清單(BOM)成本。該充電器可在僅采用電池、僅采用適配器，或同時連接電池和適配器時運行。它采用傳統適配器、旅行適配器和USBType-C型PD端口作為直流輸入電源，并安全地為最多四節鋰電池組充電。在NVDC模式下，ISL9241可自動選擇適配器或電池作為系統電源。NVDC運行還支持Turbo模式，在適配器電流達到設定點時接通BGATEFET限制適配器電流。NVDC是系統控制器固件將配置變為HPBB之前ISL9241的初始啟動狀態。在大功率HPBB模式下，ISL9241支持旁路、旁路加充電、反向Turbo升壓模式，以及反向Turbo升壓模式加充電模式。

　　ISL9241為適配器端口提供5V至20V反向降壓、升壓或升降壓充電(OTG模式)。這樣便于配置支持快速充電可編程電源(PPS)端口的USB-CPD輸出。在PPS模式下，ISL9241還可通過旁路直接充電。ISL9241可重新配置的架構使設計人員能夠利用充電器支持多端口配置，同時全面兼容USBPD3.0標準。ISL9241提供多種數字遙測、故障監測和保護功能。此外，它還具有補充電源模式，讓輸入電容器儲存能量，在需要支持系統高功率需求時釋放能量。

　　瑞薩電子株式會社電池與光學系統部副總裁AndrewCowell表示：“ISL9241comboNVDC和HPBB電池充電器為客戶提供最大靈活性，優化了系統性能，并最大限度地提高效率。瑞薩電子正不斷推動電源管理創新，幫助移動計算OEM設計出外形輕薄、電池續航時間更長并具有差異化競爭優勢的產品�！�

　　ISL9241可與ISL95338升降壓穩壓器、R9A02G011USBPD控制器或R9J02G012USBPD控制器，以及RAJ240045電量計IC配合使用，組成完整的USB-CPD3.0和電池充電器解決方案。

　　ISL9241主要特性

　　支持2、3或4節鋰離子電池的NVDC和HPBB升降壓充電器

　　輸入電壓范圍3.9V至23.4V(無死區)

　　系統/電池輸出電壓范圍3.9V至18.304V

　　旁路模式支持系統連接適配器

　　帶有適配器電流和電池充放電電流監測器(AMON/BMON)

　　支持SupplementalPower功能(IntelVMIN主動保護功能)

　　可編程自主充電，以及用于結束電池充電的定時器

　　集成的8位ADC支持系統遙測：溫度(PCB和結溫)、適配器電流/電壓、電池充電/放電電流以及系統總線電壓

　　符合IntelPROCHOT#和PSYS規范，防止電池壓降、適配器過流、電池過流和過熱

　　可對深度放電的電池進行涓流充電

　　SMBus/I2C允許對主要參數進行編程，以提供優化的解決方案

　　支持電池運輸模式讓IC保持在超低功耗狀態

　　定價和供貨

　　ISL9241USB-Ccombo升降壓充電器現已上市，采用4mmx4mm32引腳TQFN封裝，3.90美元/片，1000片起訂。欲了解更多信息，請訪問www.renesas.com/products/ISL9241。
