徐霜

安科瑞電氣股份有限公司 上海嘉定

    【摘要】：針對大型公共建筑能耗高且能源管理不合理的問題，利用計算機網絡技術、通訊技術、計量控制技術等信息化技術，實現能源資源分類分項精確計量和能源資源運行監管功能，清晰描述建筑內總的用能現狀；實時監測各供電回路的電壓、電流和功率等電力參數，識別有效負荷與無效能耗，從而可通過技術或行為節能方式，實現建筑的有效節能。

    引言

    隨著社會的發展，能源的消耗量也在迅速增長，特別是建筑能耗的增長特別迅速，已經成為除工業、交通外的第三大能源消耗。按照當前建筑業的發展趨勢，在若干年后社會的能源產出將無法滿足能源的需求，所以減小能源的消耗量是一個十分重要的且需要盡早解決的問題。在建筑能耗中，大型公共建筑的能源消耗量占據了很大的份額，雖然其總能耗量遠不如住宅建筑消耗量大，但是單位面積的能耗消耗量十分巨大，所以大型公共建筑的節能工作具有很大的潛力。大型公共建筑能耗監測系統的建設使得人們可以充分了解大型公共建筑的能耗使用情況，為提出有效的節能減排政策與決策奠定基礎，隨著中國城市化進程的推進、經濟的發展，我國建筑能耗總量呈持續增長的態勢，并且增長速度有越來越快的趨勢。如果任由建筑能耗照此速度增長，必然給中國能源供應安全帶來極大的壓力，因此建筑節能勢在必行。

    本文以六安法院為例，通過能耗在線監測系統數據傳輸網絡的搭建、數據采集與分析等，介紹了能耗在線監測系統在大型共建的應用。

    1 項目概述及建設目標

    六安中級人民法院成立于1950年6月，前身是安徽省六安地區中級人民法院，法院審判辦公樓現坐落于六安市裕安區佛子路中路六安市行政中心西側，整個項目包括一棟19層辦公大樓，42個需要計量的用能節點，每個用能節點均加裝了多功能電表，多功能電表通過計算機網絡、能源管理軟件，實現建筑用能的分類、分項計量，具體建設目標如下：

    ● 實現能耗數據分類計量；

    ● 部分區域?qū)崿F(xiàn)分戶監測、計量與集中管理；

    ● 清晰描述總的用能現狀，找出能源管理存在的問題，提供能源管理工作改進的方向；

    ● 使能源管理部門對能源系統進行有效的監測與管理；

    ● 為節能降耗研究、設計與建造提供參考數據。

    綜合能耗：實現法院電資源消耗的自動、實時、在線數據采集、傳輸及存儲。

    分類計量：根據用戶能源構成，統計各能源消耗進行統籌管理。

    分項計量：電能消耗要根據用電類型細分計量：照明與插座用電、空調用電、動力用電、其他特殊用電等。

    2 能耗在線監測系統的設計

    整個能耗在線監測系統的設計是以《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》、安徽省《公共建筑能耗監測系統技術規范》等相關技術導則為基礎，建設符合用戶實際需求的能耗在線監測系統，整個系統完成了建筑內部能耗計量儀表和能耗數據采集裝置的安裝，實現從建筑采集能耗數據，遠程傳輸數據，數據統計與展示的功能。整個系統包括能耗數據的原始采集、能耗數據的在線傳輸、能耗數據的在線分析診斷等，通過能耗計量裝置的安裝，實現能耗數據的原始采集；通過通訊管理機的安裝，實現能耗數據的在線傳輸；通過能耗數據的采集存數，形成可視化趨勢，確定較高能耗范圍 診斷形成高耗原因；通過后期的配置節能節電產品 改進運營管理模式，進行節能降耗；通過節能降耗前后數據對比，查看節能降耗實施效果。

    2.1 能耗數據的原始采集

    能耗數據的原始采集是整個能耗在線監測系統的基礎，是整個能耗在線監測系統的基本構成元素，指依據國家機關辦公建筑和大型公共建筑消耗的主要能源種類的劃分，建筑能耗應包括耗電量，耗水量，耗氣量，集中供熱耗熱量，集中供冷耗冷量和其他能源消耗量， 分項能耗數據是指分類能耗數據中的一類或多類再細分為若干項。如電能又可以分為4類分項，插座照明用電，空調用電，特殊用電和動力用電，且每一個分項又可再分為若干子項。插座照明用電包括了建筑內部主要工作區域照明，普通設備用電等�？杉�(xì)分為插座照明用電，應急照明及走廊用電，室外照明用電三個子項�？照{(diào)用電主要是指為建筑內部提供制冷和制熱所消耗的電能，其也包括兩個子項，冷熱站電能使用和空調末端電能使用。動力用電是為建筑內提供動力服務使用的電能，包括電梯用電、水泵用電、通風機用電三個子項。這些分類分項數據要在采集器內部進行計算和存儲，并定時與數據中心建立連接發送原始數據。本建筑中，涉及到的能耗信息主要包括耗電量，按照分類、分項計量系統的設計要求，本建筑中用電計量采用多功能電度表，在各樓層照明配電箱、空調配電箱、動力配電箱以及其他特殊用電配電箱安裝多功能電表，實現電能的分項采集。

    多功能電表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus-RTU通信協議，所有多功能電表有功電度計量精度達到0.5級

    2.2 數據傳輸

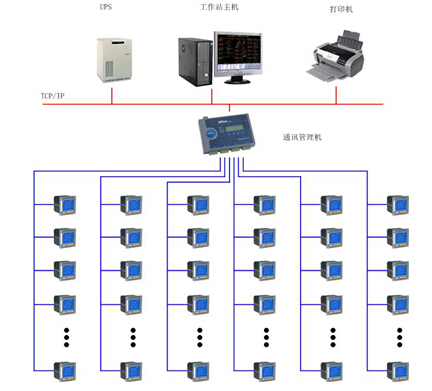

    數據傳輸是指原始分類分項數據經由數據采集器通過Internet或GPRS等遠程通訊方式將能耗原始數據從有離散分布的建筑群上傳到數據中心，并將數據進行處理，完成原始數據存儲的過程。在該過程中，數據采集器將定時采集到的數據進行累加，形成可擴展標示語言（XML）格式的數據包，數據包中不僅包含需要上傳的數據還包括對應的建筑信息和采集器信息等。采集器還要對要傳輸?shù)臄?shù)據包進行加密處理，一般采用128位aes加密處理以保證數據的安全并進行上傳工作。整個系統的數據傳輸網絡包括現場計量采集裝置與采集器之間的485網絡以及采集器與數據中心之間以太網，現場計量采集裝置與采集器之間通過RS-485的總線方式，實現計量采集裝的手拉手式的連接，最終接入采集器，每路485總線連接計量采集裝置的數量在20只左右；采集器與數據中心之間通過建筑內部智能化網絡實現數據的遠傳傳輸，整個系統的網絡結構如下圖所示：

    2.3 能耗在線監測系統軟件功能設計

    1） 能耗在線監測數據處理

    數據有效性驗證

    計量裝置采集數據一般性驗證方法：根據計量裝置量程的最大值和最小值進行驗證，凡小于最小值或者大于最大值的采集讀數屬于無效數據。

    電表有功電能驗證方法：除了需要進行一般性驗證外還要進行二次驗證，其方法是：兩次連續數據采讀數據增量和時間差計算出功率，判斷功率不能大于本支路耗能設備的最大功率的2倍。

    分項能耗數據計算

    各分項能耗增量應根據各計量裝置的原始數據增量進行數學計算，同時計算得出分項能耗日結數據，分項能耗日結數據是某一分項能耗在一天內的增量和當天采集間隔時間內的最大值、最小值、平均值；根據分項能耗的日結數據，進而計算出逐月、逐年分項能耗數據及其最大值、最小值與平均值。

    當電表有功電能的出現滿刻度跳轉時，必須在采集數上增加電表的最大輸出數，保證計算處理結果的正確性。

    2） 能耗在線監測管理軟件架構

    能耗在線監測系統采用C/S（客戶機/服務器）架構的分布式網絡結構，系統采用標準化、網絡化、功能分布的體系結構，且有高度的可靠性和維護方便性 。系統具備軟、硬件的擴充能力，支持系統結構的擴展和功能的升級�？梢愿鶕�(jù)系統的規模和特殊需求，充分優化網絡各節點資源和均衡網絡負擔，并便于系統的分階段實施。

    3） 能耗在線監測管理軟件系統組成

    整個管理系統由4部分組成：OPC數據采集終端、數據拆分存儲終端、數據監控終端、數據分析與展示終端，各部分的功能如下：

    OPC數據采集終端

    通過國際通用的OPC接口，采集終端每隔15分鐘將所有智能儀表中參數的當前值存儲到數據庫中，用于之后的能耗分析。

    數據拆分存儲終端

    采集終端采集到的數據首先存儲在數據庫的原始數值表中，為了方便之后的數據分析以及加快分析的速度，需將該表的數據進行拆分，表數據拆分的結果分別存儲到能耗逐時匯總表（按小時匯總）、能耗逐日匯總表（按天匯總）中。系統通過在數據庫中建立邏輯嚴密的數據拆分存儲過程，保證了拆分結果的準確。

    數據監控終端

    通過從數據采集終端讀取數據，集中顯示所有智能表具的當前即時狀態信息，顯示整個系統的運行狀態，并根據客戶配置，主動顯示報警信息，并將異常數據存儲以便今后分析。

    數據分析與展示

    將數據庫中的能耗數據進行多維分析和鉆取，利用目前主流的數據圖形化展示組件，以圖表形式直觀反映和對比各項能耗數據，并統計能耗數據的數值、趨勢和分布情況。圖表展示方式包括：餅圖、柱狀圖、堆積圖、線圖、面積圖、儀表盤等。

    4）軟件功能模塊

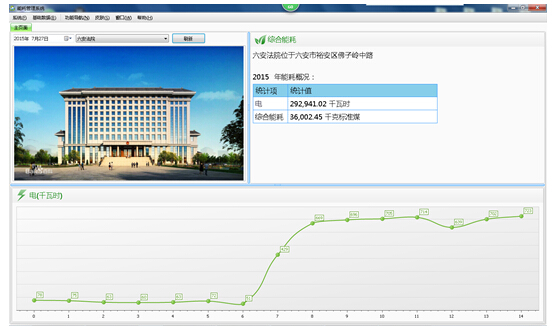

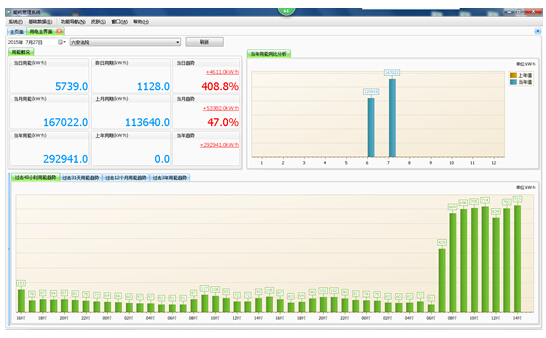

    能耗綜合主界面

    通過綜合能耗主界面可以反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；界面下方顯示這能耗的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；可通過下拉框切換建筑物。

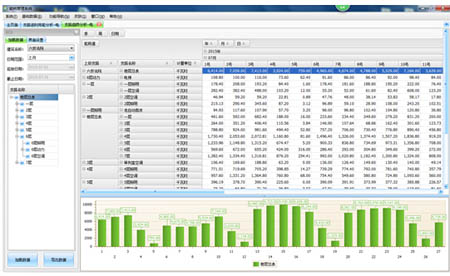

    分項用電數據統計

    將電耗進行逐時、逐日、逐月、逐年統計。統計數據采用餅圖、柱狀圖、線圖、區域圖等各種圖形展示方式，直觀反映各項統計數據的數值、趨勢和分布情況。

    用電支路趨勢分析

    統計各區域、各設備電能消耗，準確定位用電消耗大戶，制定節能績效考核制度，推動節能降耗的真正有效執行。為用能重點設備建立運行記錄檔案，長期跟蹤記錄設備運行過程中的能效分析評估結果，結合設備維護保養記錄，為設備的運行維護提供依據。

    能耗數據同環比分析

    將各種類型和各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。

    能耗數據分時統計

    將能源類型、負載類型、區域能耗按照時間區分，按時、天、月、年、工作日、非工作日等對用能數據進行全方位對比分析，精確掌握能源具體消耗情況�？蓪⒚刻煊媚馨磿r(shí)段設置峰、平、谷，統計各時段能耗，降低閑時能耗。

    電能數據實時監測和預警

    通過高精度智能儀表以技術手段實現自動化全實時、高密度的實時用能監測，減少用能的“跑、冒、滴、漏”和計量誤差。實時監視現場儀表的回傳數據，對電能進行合理的管控和預警，及時發現并改正運行中存在的用電異常，隨時處理。按需設置重要設備的超標預警值，超標時醒目提醒并主動記錄。

    3 能耗在線監測系統建設的意義

    大型公共建筑能耗監測系統是按照國家機關辦公建筑和大型公共建筑能耗監測系統建設的相關技術導則進行設計的一個多層次，多功能，跨區域，可雙向交換信息的復雜系統。通過搭建這樣的能耗監測系統可以實時監測建筑的能耗使用情況，通過能耗數據的分類分項計算，數據的分時統計，公共展示平臺等，能促使國家機關辦公建筑和大型公共建筑提高節能運行管理水平，為政府機關制定切實有效的政策和決策提供參考和有力的支持，并過能源綜合管理系統軟件對各電能計量點的用電量實施在線計量、動態監測、集中管理、科學考核，通過有效的末端監控管理，綜合性地實現整體節能，為高能耗建筑的進一步節能改造提供依據。

    參考文獻

    [1]《能效管理系統設計安裝圖冊》
