東方萬國企業中心能耗監測系統

徐霜

（安科瑞電氣股份有限公司，上海市 201801）

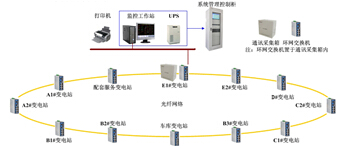

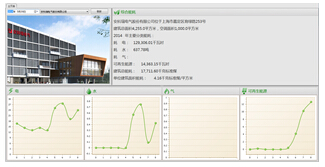

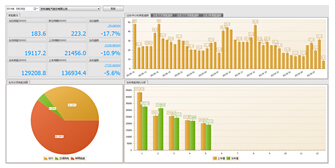

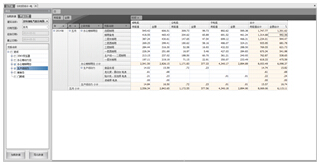

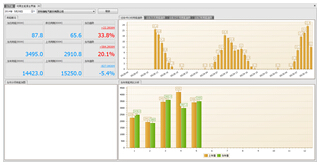

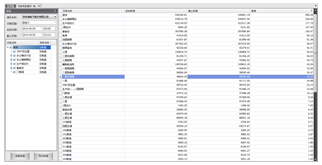

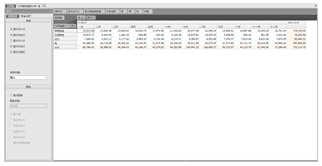

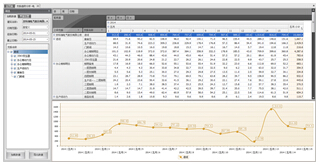

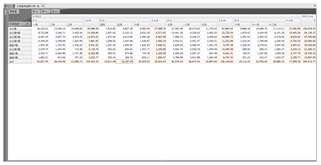

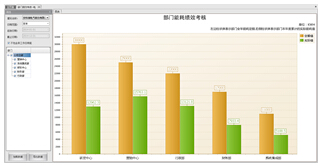

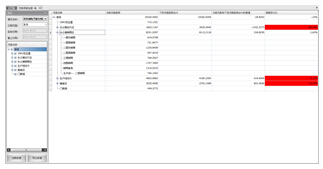

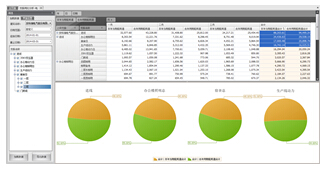

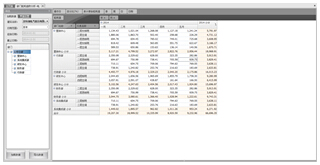

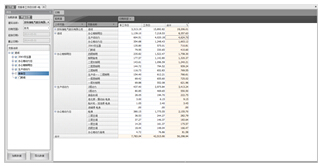

    摘要：大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能重點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹東方萬國企業綜合建筑，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現變電所配電回路用電的實時監控。

    1 引言

    目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能的推廣已經勢在必行，節能降耗，計量先行。

    相關地方規范要求“建筑能耗監測系統應作為新建建筑設備設施系統的組成部分，列入建設規劃；核工院三期工程屬于大型公共建筑辦公樓，上海能耗監測設計依據主要是《DGJ68-2068-2012》公共建筑用能監測工程技術規范。

    2 設計依據

    建筑能耗監測系統依照住房和城鄉建設部制定的《國家機關辦公建筑和大型公共建筑能耗監測系統》設計和開發，設計依據充分、標準完善。

    a.住房和城鄉建設部技術要求

    《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》

    《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》

    《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》

    《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》

    《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》

    《國家機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書》

    b.各省市建筑用能監測工程技術方案

    DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》

    DBJ/T13-158-2012《福建省公共建筑能耗監測系統技術規范》

    c.能耗計量裝置國家及行業標準

    DL/T 645-1997 多功能電能表通信規約

    DL/T 645-2007 多功能電能表通信規約

    CJ/T 188-2004 戶用計量儀表數據傳輸技術條件

    GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

    3 項目概況

    東方萬國企業中心項目占地面積：總用地約95530平方米，位于上海市浦東新區新金橋路1599號。本工程共包括標準廠房8幢、綜合辦公樓2幢和10KV 開關站2幢，另有部分配套展示用房，建筑面積為49352.07平方米，總建筑面積284340.98平方米。

    該建設項目含建筑單體E1#、E2#（二類高層辦公建筑）;A1#、A2#、B1#、B2#、B3#、C1#、C2#、D#（標準廠房為丙類高層廠房）；E1#（為多層丙類廠房）；E2#（地下車庫及區內配套服務用房為一類停車庫）。玻璃幕墻面積為66500m2。

    其中A1#、A2#標準廠房及E1#、E2#辦公樓建筑總層為12層，建筑高度為50m，層高為3.9m；B2#、C1#、C2#標準廠房建筑總層為11層，建筑高度為49.65m，層高為4.1m；B1#、B3#、D#標準廠房建筑總層為10層，建筑高度為49.90m，層高為4.1m；E3#標準廠房建筑總層為2層，建筑高度為10.35m。

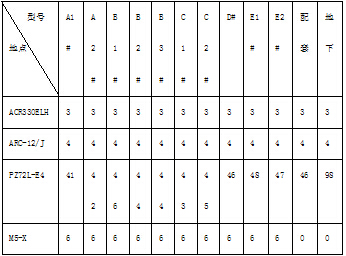

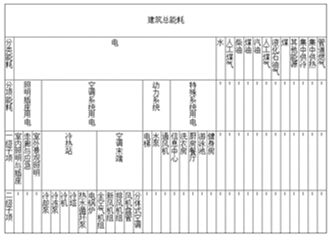

    該項目的用表情況如下：

    4 設備選型

    a.多功能網絡儀表

    功能：有功電度、電流、電壓、有功功率、功率因素

   精度等級：變電所饋線不低于0.5級；互感器精度：不低于0.5級

    電氣接口：RS-485

    通信協議：MODBUS、DL/T645

    安裝位置：變電所所有回路。

    安裝方式：嵌入式
