凌力爾特公司推出全差分放大器 LTC6409

    日前，凌力爾特公司 (Linear Technology Corporation) 推出全差分放大器 LTC6409，該器件能以僅為 1.1nV/√Hz 的噪聲和 -88dBc HD2/HD3 的失真驅動 DC 至 100MHz 的信號。LTC6409 采用先進的 SiGe BiCMOS 工藝技術制造，具有 10GHz 增益帶寬積、高達 40MHz 的 100dB SFDR 和準確度為 1% 的 1.9ns 穩定時間。它非常適用于驅動最新的高速 ADC (例如: 1.8V 14 位 150Msps LTC2262-14)。當使用 5V 單電源時，LTC6409 具有 0V 至 3.5V 的寬輸入共模范圍和 0.5V 至 3.5V 的輸出共模范圍，從而使該器件非常容易將以地為基準的信號連接到差分流水線型 ADC。

    增益和反饋電阻器是外接的，從而允許設計師準確配置每個應用所需的增益。該放大器是單位增益可穩定的，而且高達 95mA 的大輸出電流允許該器件驅動電阻值較低的反饋和增益電阻器 (例如 150Ω)，從而產生非常低的輸出噪聲。

    LTC6409 完全規定可用 3V 或 5V 單電源工作。盡管該器件具有寬帶寬和低噪聲性能，但是電源電流功耗最大值僅為 56mA，而且在關斷時，停機模式可將電流降至 500uA。接通時間的典型值為 160ns。

    LTC6409 將用于脈沖信號應用，如雷達信號處理、成像、高速測試和測量、以及通信應用。

    凌力爾特公司設計經理 Kris Lokere 表示：“LTC6409 的靈活性和性能使其成為 DC 耦合時間域傳感器應用以及直接轉換接收器應用的理想選擇。它非常容易轉換電壓值并將單端信號轉換成差分信號，同時保持非常低的噪聲和失真�！�

    LTC6409 采用 2mm x 3mm QFN 封裝，在 C (0°C 至 70°C)、I (-40°C 至 85°C) 和 H (-40°C 至 125°C) 級溫度范圍內進行了全面規定。千片批購價為每片 4.50 美元。

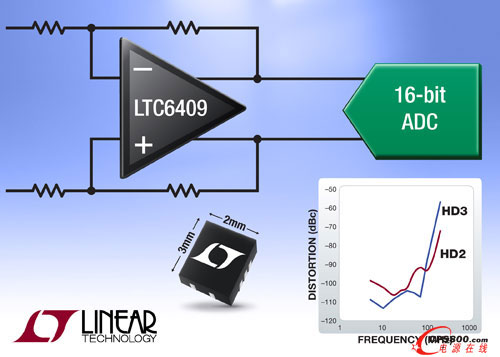

    照片說明： 1.1nV/√Hz、88dB SFDR、從 DC 至 100MHz 的差分放大器

    性能概要：LTC6409

    ·         10GHz 增益帶寬積

    ·         88dB SFDR (在 100MHz、2VP-P)

    ·         1.1nV/√Hz 輸入噪聲密度

    ·         輸入范圍包括地

    ·         用外部電阻器設置定增益 (最小 1V/V)

    ·         3300V/us 差分轉換率

    ·         52mA 電源電流

    ·         2.7V 至 5.25V 電源電壓范圍

    ·         全差分輸入和輸出

    ·         0.5V 至 (VS  ̶ 1.5V) 可調輸出共模電壓

    ·         低功率停機

    ·         小型 10 引線 3mm x 2mm x 0.75mm QFN 封裝■
