凌力爾特推出700mA、36V 輸入降壓型開關穩壓器 LT3689

    凌力爾特公司 (Linear Technology Corporation) 推出 700mA、36V 輸入降壓型開關穩壓器 LT3689，該器件具有上電復位和看門狗定時器。其突發模式 (Burst Mode®) 操作在無負載備用情況下保持靜態電流低于 85uA。LT3689 的輸入電壓范圍為 3.6V 至 36V，并可承受 60V 的瞬態電壓，非常適用于汽車應用中常見的負載突降和冷車發動情況。其 1.2A 內部開關在電壓低至 0.8V 時，可提供高達 700mA 的連續輸出電流。LT3689 的突發模式工作提供了超低靜態電流，非常適用于諸如汽車或電信系統等應用，這類應用需要始終保持接通工作和最佳電池壽命。開關頻率從 350kHz 至 2.2MHz 是用戶可編程的，從而使設計師能夠優化系統，同時避開了關鍵的噪聲敏感頻段。LT3689 的 3mm x 3mm QFN-14 (或耐熱增強型 MSOP-16) 封裝和高開關頻率允許采用纖巧的外部電感器和電容器，從而提供了一個占板面積非常緊湊和高熱效率的解決方案。

    集成的微處理器監察器功能支持諸如汽車電子控制單元等高可靠性應用。復位和看門狗超時長度是用外部電容器獨立可調的。嚴格的準確度規格和抗干擾性確保了系統的可靠復位操作，而不會有錯誤觸發。如果輸出電壓降至比編程設定值低 10%，那么集電極開路 RST 將拉低�？撮T狗定時器可通過引腳來選擇窗口或超時模式。在超時模式中，如果在檢測到一個看門狗變換之前經歷了一個過長的周期，則 WDO 將被拉至低電平。在窗口模式中，LT3689 將監視那些聚集得過于靠近或過于疏遠的 WDI 下降沿。

    LT3689 運用一個高效率 1.2A、 450mV 開關，具一個集成的升壓型二極管、振蕩器、控制和邏輯電路，所有這些組件都集成到單一芯片中。低紋波突發模式工作在低輸出電流時維持高效率，并同時保持輸出紋波低于15mVPK-PK。特殊設計方法和一種新的高壓工藝使得在寬輸入電壓范圍內實現了高效率，而電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步 (從 350kHz 至 2.2MHz)、電源良好標記和軟啟動功能。

    以 1,000 片為單位批量購買，每片 LT3689EUD 和 LT3689EMSE 的價格分別為 3.20 美元和 3.25 美元。LT3689IUD 和 LT3689IMSE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價分別為每片 3.56 美元和 3.61 美元。而 LT3689HMSE 也經過測試，保證在 -40°C 至 150°C 的工作結溫范圍內工作，千片批購價為每片 3.86 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

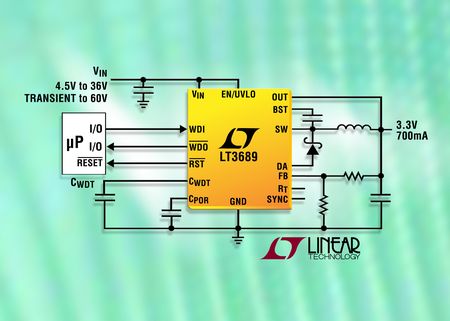

照片說明：具上電復位和看門狗定時器的 36V (60V 瞬態電壓保護)、700mA 降壓型穩壓器

性能概要：LT3689
●   寬輸入范圍：在 3.6V 至 36V 的范圍內工作，過壓閉鎖保護電路可承受 60V 瞬態
●   具內部電源開關的 700mA 輸出開關穩壓器
●   低紋波 (<15mVP-P) 突發模式工作：在 12VIN 至 3.3VOUT 時，IQ＝85uA
●   具窗口或超時控制的可編程、可停用看門狗定時器
●   可編程上電復位定時器 (POR)
●   可同步、可調 350kHz 至 2.2MHz 開關頻率
●   可調輸出電壓
●   800mV 反饋電壓
●   具遲滯的可編程輸入欠壓閉鎖
●   16 引腳 3mm x 3mm QFN 和 16 引腳 MSOP 封裝
