凌力爾特新推過壓保護穩壓器和浪涌電流限幅器

為本質安全應用提供保護屏障

    日前，凌力爾特公司(Linear Technology Corporation)推出過壓保護穩壓器LT4356-3，該器件具有用于高可用性系統的過流保護和浪涌電流限制。LT4356-3是一個新的可選版本，在故障情況下提供鎖斷工作，它也是一個產品系列的最新成員，這個產品系列用來抑制高壓浪涌和電流，以保護下游電子組件免受損壞。LT4356-3提供高能效屏障，以限制提供給電氣設備的電能和熱能，這在本質安全(Intrinsic Safety)應用中是一個重要要求。

    本質安全設備必須可在有害環境中工作，這在正常或反常工作條件下必須限制消耗的功率，以防止有害氣體燃燒所引起的爆炸。傳統的保護方法采用笨重的無源器件，如齊納安全屏障，這種安全屏障由齊納二極管、電阻器和保險絲組成。這些器件必須額定在其消耗功率的1.7倍，因此在故障情況下保護一個IC所需的電阻器可能有拇指那么大。LT4356-3提供一個有源屏障，該屏障在正常工作情況下以非常小的損耗將輸入功率直接傳遞給負載。

    在一個過壓事件中，通過控制外部N溝道MOSFET的柵極，LT4356-3將輸出調節至用戶定義的電壓。浪涌電流限制是通過控制柵極電壓轉換率來實現。LT4356-3監視電路輸入端的電流檢測電阻兩端的壓降，以保護電路免受過流故障影響。就過壓或過流故障情況而言，如果故障持續，那么一個集成的故障定時器確保MOSFET安全停機。為完全符合本質安全規范，LT4356-3采用16引腳SOIC封裝，從而滿足了高壓引腳間隔要求。采用兩個串聯的器件可滿足該規范的冗余要求。

    LT4356-3提供4V至80V的寬輸入工作電壓范圍，除了提供-60V的反向輸入保護而不損壞器件本身或負載，還可處理100V和更高的瞬態電壓。LT4356-3非常適用于汽車、工業、航空電子設備和本質安全應用、以及正的高壓分布式電源熱插拔(Hot Swap™)系統。

    為實現額外的設計靈活性還提供了一個輔助放大器。LT4356-3可用作電壓檢測比較器或低壓差(LDO)線性穩壓器控制器。LT4356提供3種可選版本，由停機引腳的功能定義。就LT4356-1(自動重試)和LT4356-3(鎖斷版本)而言，器件停機將靜態電流降至7uA。就具自動重試功能的LT4356-2而言，輔助放大器和內部基準保持有效，以在主系統停機時，確保為重要功能提供一個保持有效的電源電壓。在停機時，靜態電流降至60uA。

    LT4356的所有3種版本都規定在整個商用、工業、汽車和軍用溫度范圍內工作，采用(4mm×3mm)12引腳DFN、10引腳MSOP和16引腳SOIC封裝。演示板和樣品可從網站www.linear.com.cn訂購。以1,000片為單位批量購買，每片價格為1.98美元，現已開始批量供貨。

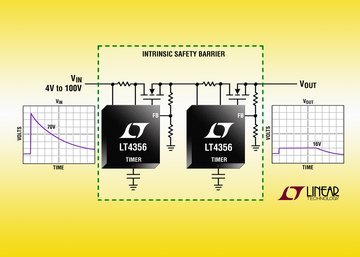

圖片說明：LT4356本質安全屏障

性能概要：LT4356

    • 寬工作電壓范圍：4V至80V
    • 可調輸出箝位電壓
    • 浪涌電流限制
    • 反向輸入保護至-60V
    • 可調故障定時器
    • 故障輸出指示
    • 備用放大器用于電平檢測比較器或線性穩壓器控制器
    • 過流保護
    • -55℃至+125℃工作(軍用級塑封)
    • 12引腳4mm×3mmDFN、10引線MSOP和16引線SOIC封裝
