LTC6909擴展頻譜時鐘同步多達8個開關穩壓器

    2009年3月10日－北京－凌力爾特公司(Linear Technology Corporation)推出精確硅振蕩器LTC6909，該器件極大地降低了峰值輻射EMI，并在多相電源中改善了開關穩壓器的控制。LTC6909有8個獨立輸出，提供多達8個軌至軌50%占空比時鐘信號。這些輸出可以用來啟動或禁止以及實現多個開關穩壓器的相位同步。相位同步提供多種設計優勢，包括改善的EMI性能、降低的輸入和輸出紋波電流、以及更好的負載瞬態響應。使用3個邏輯輸入，這些輸出之間的相位關系可以從45o至120o配置，或者輸出可以被置于邏輯低或高Z狀態。

    用單個電阻在12.5kHz至6.67MHz之間選擇輸出頻率。LTC6909還提供擴展頻譜頻率調制(SSFM)，這是一種用一個偽隨機信號調制時鐘頻率的方法。SSFM非常容易實現，并提供一種降低峰值電磁輻射的方法。頻率擴展量固定在中心頻率的±10%，而且用戶可選擇3種調制速率之一。

    凌力爾特公司的設計經理Doug LaPorte表示：“用LTC6909在單個系統中納入多個開關穩壓器容易得多。LTC6909可用來啟動和禁止一組穩壓器以使它們同步工作，進而實現更高的效率并通過SSFM提供好得多的EMI性能�！�

    LTC6909完全規格在-40oC至125oC的溫度范圍內，提供堅固和可靠的工作、以及快速啟動和低功耗。這些器件采用緊湊型16引線MSOP封裝。以1,000片為單位批量購買，每片價格為2.46美元。如需更多信息，請登錄www.linear.com.cn。

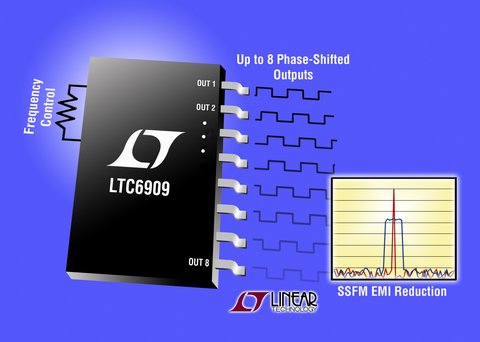

圖片說明：具8個相位同步輸出的擴展頻譜振蕩器

    性能概要：LTC6909
    • 在8相設置中8個時鐘輸出可配置
    • 一個外部電阻設置從12.5kHz至6.67MHz的輸出頻率
    • 可選擴展頻譜頻率以實現改善的EMI性能
    • ±10%的頻率擴展
    • 輸出可以保持邏輯低或被抑制(高Z)
    • 電源電流典型值為600uA(V+=5V)
    • 從單個2.7V至5.5V電源工作
    • 260us啟動
    • 第一個周期就準確
    • 輸出一直是高阻抗，直到頻率穩定
    • 工作溫度范圍為-40oC至125oC
    • MS16封裝
