士蘭微電子推出更低待機功耗和更高能量轉換效率的原邊控制開關電源SDH4851

2009/11/4 17:31:29   電源在線網
分享到:

    繼SD4851芯片成功推出之后,杭州士蘭微電子公司近期又推出了更低待機功耗和更高能量轉換效率的原邊控制開關電源芯片SDH4851。該芯片滿足國際電聯手機充電器最新標準,可廣泛適用于手機充電器、小功率適配器、待機電源、MP3及其他便攜式設備。

    SDH4851是內置高壓啟動芯片和高壓功率MOSFET的高端無光耦開關電源控制器,提供原邊控制、線損補償和峰值電流補償功能,全電壓范圍待機功耗低于25mW,滿足能源之星Level5標準。

    該芯片采用了PWM+PFM調制技術,提供精確的恒壓/恒流(CV/CC)控制環路,具有非常高的穩定性和平均效率。目前的SDH4851芯片可提供3--5W輸出功率,平均效率大于68%(采用1.8米AWG28電纜線),待機功耗小于25mW,輸出電壓的負載調整率優于±4.0%,輸出電壓的輸入線電壓調整率優于±0.6%,整機對空氣的ESD能力大于±15KeV。

    另外,SDH4851采用了原邊調整(PSR)技術, 通過檢測變壓器初級線圈的電流和輔助線圈的電壓,間接控制系統的輸出電壓/電流,從而達到輸出恒壓或者恒流的目的。該芯片采用了士蘭微電子自主知識產權的線損補償專利技術,可以根據電纜的電阻大小調整補償電阻,在不同負載電流的條件下,自動調節補償電壓,以保證不同負載電流條件下的輸出電壓相同;峰值電流補償功能用來保證在不同的交流電壓輸入條件下,輸出恒流值相同。

    SDH4851基于士蘭微電子自主研發的700V高壓BCD工藝制造,采用了內置高壓MOSFET的DIP-8A封裝形式,具有集成度高、占板面積小、便于整機調試等突出的特點。

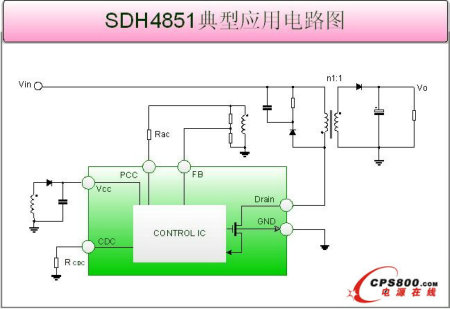

    采用SDH4851設計整機系統,可以省去光耦、次級反饋控制、環路補償,僅需極少的外圍元器件即可構成完整的電源系統,大幅節省了系統耗電并縮小了芯片板體積,有利于用戶精簡設計布局,降低開發和制造成本!

   免責聲明:本文僅代表作者個人觀點,與電源在線網無關。其原創性以及文中陳述文字和內容未經本站證實,對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾,請讀者僅作參考,并請自行核實相關內容。
  來源:士蘭微電子
