凌力爾特同步降壓-升壓型轉換器滿足手持式應用解決方案

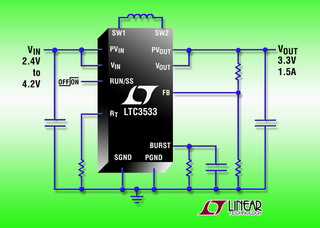

　　凌力爾特（Linear Technology Corporation）推出同步降壓-升壓型轉換器 LTC3533，可從采用鋰離子/聚合物電池作電源時提供高達 2A 的輸出電流，而用兩節堿性/鎳鎘/鎳氫金屬電池作電源時可提供 800mA，1.8V 至 5.5V 的輸入范圍和 1.8V 至 5.25V 的輸出范圍使該器件可在輸入高于、低于或等于輸出時提供穩定的輸出。LTC3533 采用的拓撲結構允許其在所有工作模式都可進行連續轉換，因此該器件非常適用于甚至在電池電壓降至低于輸出時也必須保持恒定輸出電壓的應用。在很多情況下，這可以延長高達 25% 的電池工作時間。LTC3533 的恒定開關頻率可確保低噪聲，同時頻率在 300kHz 至 2MHz 范圍內是用戶可編程的，以在效率和外部組件尺寸之間取得最佳平衡。纖巧的外部組件和 3mm x 4mm DFN 封裝可組成占板面積非常小的解決方案，很多手持式應用都需要這樣的解決方案。

　　LTC3533 含有兩個 N 溝道 MOSFET 和兩個 P 溝道 MOSFET（RDS(ON) 分別為 0.06Ω 和 0.08Ω），能提供高達 96% 的效率。可編程的突發模式（Burst Mode®）工作允許用戶對啟動節能突發模式的負載電流編程。突發模式運作僅要求 40uA 靜態電流，而停機電流低于 1uA，這進一步延長了電池工作時間。其它特點包括軟啟動、限流、熱停機和輸出斷接功能。

　　LTC3533EDE 采用 14 引線 DFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 3.55 美元。

性能概要：
• 1.8V 至 5.5V（輸入）和1.8V 至 5.25V（輸出）電壓范圍
• 2A 連續輸出電流：VIN > 3V
• 0.8A 連續輸出電流：VIN > 1.8V
• 單電感器
• 同步整流：效率高達 96%
• 停機時輸出斷接
• 可編程頻率范圍為 300kHz 至 2MHz
• 可調的突發模式工作：IQ = 40uA，停機電流 <1uA
• 小型耐熱增強型 14 引線（3mm x 4mm x 0.75mm）DFN 封裝
