凌力爾特推出雙通道2MHz 同步轉換器

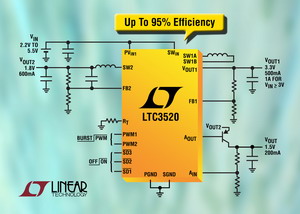

    凌力爾特公司（Linear Technology Corporation）推出雙通道、2MHz 同步轉換器 LTC3520。一個通道采用同步降壓-升壓型拓撲，可以提供高達 1A 的連續輸出電流，輸入電壓可以高于、等于或低于輸出電壓。在需要 3.3V 輸出的單節鋰離子電池應用中，與標準降壓型轉換器相比，該降壓-升壓型拓撲可以將電池工作時間延長多于 25%。第二個通道是同步降壓型穩壓器，可以在電壓低至 0.80V 時提供高達 600mA 的連續輸出電流。一個獨立的增益部件可被配置為一個 LDO 或電池良好比較器。這種組合非常適用于為同時需要 3.3V I/O 電源軌和 0.8V 至 1.8V 內核電壓軌的 DSP/微控制器等應用供電。LTC3520 用 2.2V 至 5.5V 的輸入電壓工作，同時開關頻率在 100kHz 至 2MHz 之間是用戶可編程的，使設計師能夠最大限度地提高效率，同時允許使用小的外部組件。高開關頻率加之 4mm x 4mm QFN 封裝確保為手持式應用實現占板面積非常緊湊的解決方案。

    LTC3520 的 1A 通道獨特同步降壓-升壓型拓撲使其能夠在輸入電壓高于、等于或低于輸出電壓時調節恒定輸出電壓，從而能夠徹底利用鋰離子電池中存儲的電能。LTC3520 利用自動突發模式（Burst Mode®）工作，提供僅為 55uA（兩個通道）的無負載靜態電流。就需要非常低噪聲的應用而言，突發模式工作可以禁止并用強制連續模式取代。停機電流低于 1uA，進一步延長了電池壽命。每個通道都有獨立的內部軟啟動功能，從而實現了設計靈活性。其它特點包括短路保護和過熱保護。

    LTC3520EUF 采用 24 引線 QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 3.50 美元。

性能概要：
• 雙通道高效率 DC/DC 轉換器
• 降壓-升壓（VOUT：2.2V 至 5.25V，VOUT = 3.3V 時 IOUT ＝ 1A，VIN ≥ 3V）
• 降壓（VOUT：0.8V 至 VIN，IOUT＝600mA）
• 一個獨立的增益部件用來實現 LDO 控制器、電池良好指示或排序
• 2.2V 至 5.5V 輸入電壓范圍
• 引腳可選突發模式工作
• 可編程 100kHz 至 2MHz 開關頻率
• 兩個轉換器以突發模式工作時總靜態電流為 55uA
• 過熱和過流保護
• 停機時電流 <1uA
• 24 引線 4mm x 4mm QFN 封裝
