用電力模塊制作可調穩壓電源

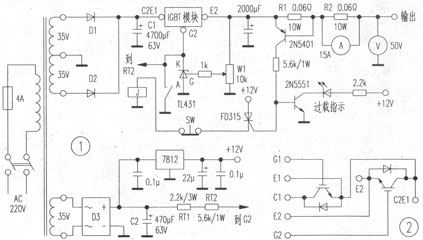

        圖為此模塊內部電路圖，是由兩支大功率IGBT功率管組成的半橋模塊。電源變壓器選400W環牛，將主繞組雙35V接成全波整流形式，整流元件是將兩個KBPC-2510(25A／1000V)型橋堆改接成兩個大功率二極管陣列，使參數變成50A／2000V。

　    　模塊中的兩支功率管只用了一支，改變G2上的電壓即可控制IGBT管的導通程度，近而控制輸出電壓。由三端精密電壓源TL431來完成對G2的控制，TL431的G極接可調電位器中觸頭，對輸出電壓進行跟蹤，若E2點電壓由于負載加重下降時，TL431G極電壓隨E2同時下降，從而使G2點電位上升，E2點電位即刻開始上升，直到達到設定值。

　    　當某種情況使電源過載(過載值由電流值決定)，R1為0．06Ω、10W的功率電阻，并接在2N5401的e、b極之間，當VBE達到約0．6V，即10A輸出電流時，2N5401導通，從而使2N5551導通，過載指示燈點亮。同時FD315G極受高電壓觸發，＋12V加至繼電器J，使模塊G2極對地短接，模塊關斷，整個電源保護，若想重新啟動，需按下SW，使FD315電流為零而關斷。再次合閘啟動時，若電流值仍在10A時，保護電路會再次工作。圖中0．06Ω電阻可用粗的電阻絲用數字表按值截取，也可用功放上常見的0．25Q／5W四支功率電阻并聯，電流表分流電阻R2也可按相同方法獲得。

　    　這臺穩壓電源在低壓大電流時其損耗較大，效率很低，所以不適合低壓大電流場合。通過實驗達到了40V、7A的輸出水平，短路保護電流值為10A
