凌力爾特頻率可調DC/DC降壓型控制器優化產品尺寸和效率(圖)

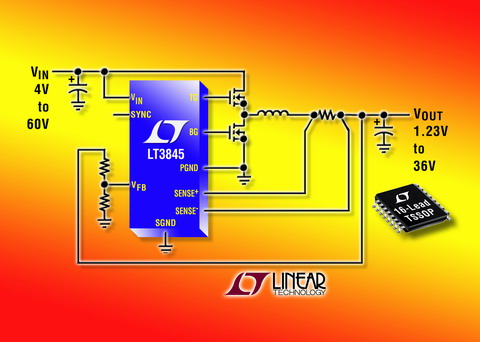

　　凌力爾特（Linear Technology Corporation）推出輸入范圍為 4V 至 60V 的同步 DC/DC 降壓型控制器 LT3845，該器件具有 100kHz 至 500kHz 的可調工作頻率。頻率較高時，用戶可以使用較小的電感器和電容器，而頻率較低時，用戶可以優化該電路的效率。就噪聲敏感的應用而言，LT3845 可以同步至 100kHz ~ 600kHz 的外部時鐘。4V 的最低輸入可在汽車冷車發動時保持該器件運作，而 60V 的最大輸入可承受電感性負載突降峰值電壓。此外，在負載電流高達 20A 時，輸出電壓可以在 1.23V 至 36V 的寬范圍內調節。LT3845　的應用包括 12V 和 42V 汽車、48V 電信電源、重型設備系統、航空電子設備、工業控制和分布式電源系統。

　　LT3845 是一個電流模式控制器，集成了驅動 N 溝道 MOSFET 的偏置穩壓器。電流模式工作可實現快速電壓和負載瞬態響應以及逐周期的過流保護。集成的穩壓器直接從輸入電源為集成電路供電，無需單獨的偏置電壓。該器件在輕負載時以突發模式（Burst Mode®）工作來保持高效率，靜態電流為 120uA，很多汽車和由電池供電的輸入應用都需要具有這種特點的器件。LT3845 的其它特點包括短路保護、可調軟啟動、過熱關機和精確的輸入欠壓閉鎖。該器件采用了自適應重疊控制，控制方式維持了一個恒定的死區時間，從而防止貫通開關電流，這與外部 MOSFET 開關的類型、尺寸或工作條件無關。

　　LT3845 采用 16 引腳耐熱增強型 TSSOP 封裝，額定工作溫度范圍為 -40oC 至 125oC。以 1,000 片為單位批量購買，每片起價為 3.56 美元。

性能概要：
• 4V 至 60V 的寬輸入電壓范圍
• 1.23V 至 36V 的輸出電壓范圍
• 電流模式控制
• 自適應非重疊電路防止開關貫通
• 用于調節 IC 偏置電壓的集成板載穩壓器
• 120uA 無負載靜態電流
• 100kHz 至 500kHz 的可調恒定頻率
• 可同步至高達 600kHz
