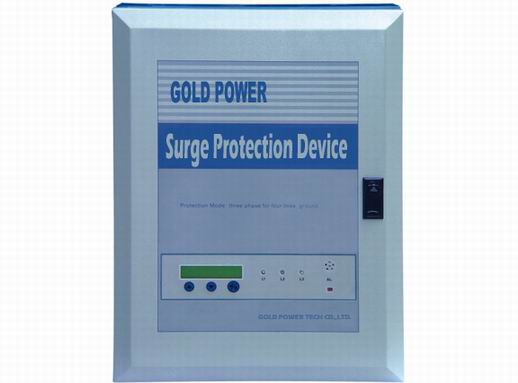

(gold-power) 120kA系列電源防雷箱(圖)

(gold-power) 120kA系列電源防雷箱

1.(GOLD POWER)專為國內市場設計，經多年雷擊特高發地區(海南、廣東等省)大規模使用，證明保護效果非常良好
2.采用德國SIEMENS防雷單元(防雷模塊或氧化鋅核芯器件)構成，具有極好的一致性、穩定性和耐沖擊能力
3.具有極高的通流容量：常用限壓型最大容量達160KA/線(8/20μs)(并可按用戶要求增加容量)，開關型容量達75KA/線(10/350μs)
4.防雷單元采用溫控斷路技術，防雷箱內置過流保護裝置，構成兩級保護裝置避免短路事故與火險發生
5.防雷單元故障面板顯示
6.箱內防雷單元模塊化安裝，維護方便
7.內部連接主要采用梳型匯流排，工藝美觀并降低泄放回路阻抗，增強保護效果
8.響應時間快(≤25ns)
9.殘壓低
10.采用嚴格的均流技術，能耐受連續、多重沖擊，降低自身損壞率，減少維護成本
11.可實現凱文式(V型)接線方式，保證最佳防雷保護效果
12.高阻燃性
13.可選配鋼制防腐、金屬噴塑、IP65防水等多種箱體，能在惡劣環境長期工作
14.操作簡便
15.多種附加功能及選項
　　　　*SIENENS后備保護裝置
　　　　*故障報警遙信(干接點)
　　　　*各相工作狀態顯示
　　　　*故障聲光報警(具復位鍵，可以消除警報)
　　　　*雷擊次數顯示
　　　　*雷擊電流記錄
　　　　*雷擊時間記錄
　　　　*實時工作電壓顯示
　　　　*斷電數據存儲
120kA系列電源防雷箱參數表
型號
參數 GP206-120 GP206-120 GP216-120 GP216-120 GP226-120
保護相數 三相
最大持續工作電壓UC 275V 275V 385V 385V 335V
標稱通流容量/線(8/20μs) 60kA
最大通流容量/線(8/20μs) 120kA
限制電壓3kA ≤0.8kV ≤0.8kV ≤1.1kV ≤1.1kV ≤1.0kV
限制電壓20kA ≤1.1kV ≤1.1kV ≤1.5kV ≤1.5kV ≤1.2kV
響應時間 ≤25ns
電網制式 TT或TN
連接導線截面積（相線 ) ≥25mm2
連接導線截面積（地線 ） ≥35mm2
外形尺寸 304X400X115(鋼制防腐箱體)
