安華高科技發布緊湊型高速低功率數字光電耦合器(圖)

　　安華高科技(Avago Technologies)不久前宣布：針對工業和辦公網絡中的以太網交換設備，推出一款緊湊型高速低功率數字光電耦合器ACPL-M60L。該款光電耦合器降低了功率和空間的消耗，為計劃在工業和辦公網絡之中構建更低功率的小型網絡設備的設計人員提供了理想的解決方案。

　　ACPL-M60L還特別適用于電機控制應用、以太網領域的聯網配電系統及工廠自動化設備。這種高速光電耦合器還可以用于許多電信應用領域，如在局端中路由呼叫的小型程控交換機(PBX)系統中的系統管理總線(SMBus)及無線基站領域。

　　ACPL-M60L的工作電壓為3.3V，5mA前向電流，工作速度為15MBd，工作溫度范圍在-40℃到+85℃之間。它專為低功耗而優化設計，并兼容低壓晶體管到晶體管邏輯(TTL)和互補金屬氧化物半導體(CMOS)邏輯，不需要緩沖電路，簡化了系統設計。另外，該款光電耦合器每分鐘3,750Vrms的高隔離電壓，保證了電氣安全。其1,000V共模電壓(VCM)上的15kV/μs的最低共模抑制(CMR)，在電氣噪聲環境中可保證數據的完整性。在高開關速度時，短傳播延遲和低脈寬失真的結合，使得這一光電耦合器特別適用于高速Fieldbus和控制器區域網(CAN)總線工業網絡。

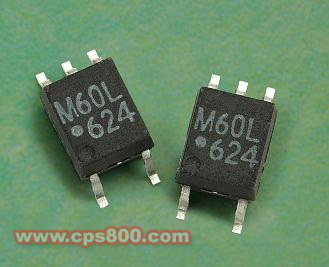

　　ACPL-M60L采用SO-5小型表面封裝形式，而不是在集成電路間(I2C)總線應用、以太網供電 (PoE)標準應用和SMBus應用中傳統使用的300-mil雙列直插式(DIP)封裝，進一步節約了印制電路板空間。
