凌特具降壓電路簡單性的隔離 DC/DC 解決方案(圖)

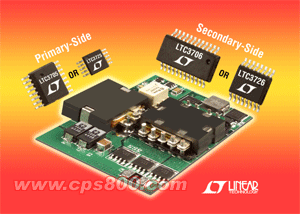

　　凌特公司推出一系列可為隔離電源設計提供降壓型穩壓器的性能和簡單性的 DC/DC 轉換器。這些主端和副端集成電路采用了多相（PolyPhase®）操作方式，用于實現兩個電路的電流均分和并聯，以提供較高的輸出電流。其它優點包括自啟動能力（無需額外變壓器繞組）、無光耦合器設計、快速瞬態響應和同步整流以實現高效率工作。該組芯片支持標準輸出電壓，如 5V、12V、28V 和 52V 以及低至 0.6V 的低電壓。此外，它們允許采用廉價和現售的磁性和分立組件。其中一個應用實例是 36VIN ~ 72VIN 輸入范圍提供 3.3VOUT/30A或1.2VOUT/100A 輸出的隔離電源。

　　主端控制器 LTC3705 和 LTC3725 是正向驅動器。LTC3705 是雙開關驅動器，而 LTC3725 是具單個開關運作的更簡單版本。副端集成電路 LTC3706 和 LTC3726 是具自啟動架構的電流模式同步整流器。LTC3706 適合多相工作，而 LTC3726 更簡單，并非常適用于單相工作。為了進一步簡化設計，凌特公司采用了一種專有技術，通過一個纖巧的脈沖變壓器對絕緣勢壘兩端的柵極驅動信號和 DC 偏置電源進行多路傳輸。

　　該組芯片的設計靈活性可實現標準和定制占板面積的隔離電源。凌特公司為客戶給予設計幫助，提供原理圖、材料單、仿真、設計文件和演示板。除了設計支持，與 DC/DC 模塊相比，客戶還可節省大量的成本。

　　以 1,000 片為單位批量購買，LTC3705、LTC3706、LTC3725 和 LTC3726 的價格分別為 2.63 美元、3.88 美元、2.56 美元和 3.19 美元。
