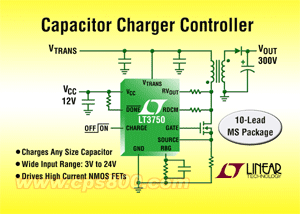

凌特充電器控制器可對任何容量的電容器充電(圖)

　　2月16日，凌特公司（Linear Technology Corporation）推出反激式控制器 LT3750，可對大電容器快速充電至高達 1,000V。LT3750 驅動一個外部大電流 N 溝道 MOSFET，能夠在低于 300ms 的時間內將 100uF 的電容器充電至 300V，非常適用于專業照相閃光燈系統、射頻保安系統、庫存控制系統和專門的高壓電源。該器件的 3V 至 24V 輸入電壓范圍使其能夠用多種電源工作，其獲得專利的邊沿模式控制電路最大限度地降低了轉換損耗，并縮小了變壓器尺寸。該器件采用纖巧的 MOSP-10 封裝，可提供非常緊湊的高壓/大電流電容器充電器解決方案。

　　LT3750 的主邊檢測拓撲消除了對外部輸出電壓分壓器的需求。它采用單個大電流 N 溝道 MOSFET，具有高于 90% 的充電效率。78mV 的低電流檢測準確地限制了峰值開關電流，同時優化了效率。輸出電壓可以非常容易地用變壓器匝數比和兩個外部電阻來調節。其它特點包括一個充電引腳使用戶可全面控制 LT3750，以及指示電容器已達到其編程值并停止充電的 DONE 引腳。

　　采用 10 引線 MSOP-10 封裝的 LT3750EMS 有現貨供應。以 1,000 片為單位批量購買，每片起價為 3.50 美元。

　　性能概要：LT3750EMS

　　·可對任何容量的電容器充電
　　·易于調節的輸出電壓
　　·驅動大電流 N 溝道 MOSFET
　　·主邊檢測 ── 無需輸出電壓分壓器
　　·寬輸入范圍：3V 至 24V
　　·驅動柵極電壓至 VCC - 2V
　　·采用 10 引線 MS 封裝
