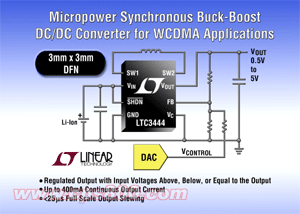

凌特推出為3G WCDMA手機應用而優化的同步降壓-升壓型穩壓器(圖)

　　凌特公司推出已經為 3G WCDMA 手機應用而優化的同步降壓-升壓型穩壓器 LTC3444。LTC3444 可用單節鋰離子電池輸入向 0.5V 至 5V 的輸出提供高達 400mA 的持續輸出電流。其升壓功能對 3G WCDMA 高速數據（HSDPA）模式來說尤其重要，因為在這種模式下，射頻功率放大器需要鋰離子電池輸入的標稱值為 4.2V。LTC3444 獨特的降壓-升壓設計使其能夠用高于、低于和等于輸出電壓的輸入電壓工作。這個集成電路的拓撲結構在所有工作模式下都具有持續高效率傳輸功能，使得該器件非常適用于由單節鋰離子電池供電的 3G WCDMA 應用，在這種應用中，輸出電壓能在很寬的范圍內變化。其 1.5MHz 開關頻率允許使用纖巧、低成本的陶瓷電容器和電感器。該器件采用 3mm x　3mm DFN 封裝，可為蜂窩電話應用提供一個占板面積非常緊湊的解決方案。

　　LTC3444 的降壓-升壓設計可實現高達 92% 的效率。在輸出電壓非常低時也可達到高效率，同時還無需外部組件。其高速誤差放大器和電流模式架構為要求在低于 25us 內將射頻功率放大器從備用模式轉換到發送模式的情況提供了快速瞬態響應，而這在低于 25us 的時間內將射頻功率放大器從備用模式轉換到發送模式需要這樣的瞬態響應。其它特點包括在停機時的輸出斷接、過壓保護、內部軟啟動和熱關機。

　　采用 3mm x 3mm DFN-8 封裝的 LTC3444EDD 有現貨供應。以 1,000 片為單位批量購買，每片起價為 2.40 美元。

　　性能概要：LTC3444

　　·為 WCDMA 手機而優化功能

　　·用高于、低于或等于輸出的輸入電壓調節輸出

　　·0.5V 至 5V 輸出范圍

　　·用單節鋰離子電池實現高達 400mA 的持續輸出電流

　　·內部環路補償實現快速響應， < 25us 滿標度輸出轉換；COUT 為 4.7uF

　　·1.5MHz 固定頻率工作

　　·最少的外部組件

　　·在停機時輸出斷接

　　·2.7V 至 5.5V 輸入

　　·< 1uA 停機電流

　　·內部軟啟動

　　·輸出過壓保護

　　·單個電感器，無需肖特基二極管

　　·小的耐熱增強型 8 引線（3mm x 3mm）DFN 封裝
