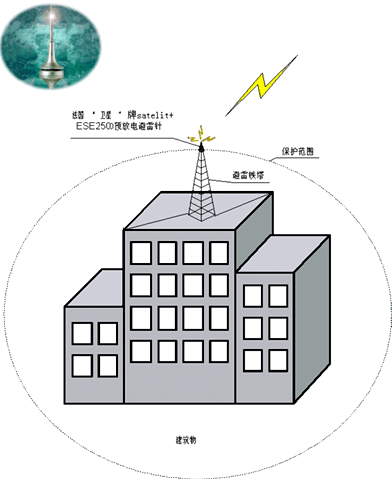

建筑物防雷方案(圖)

1、接地體

接地裝置 (埋入土壤中或混凝土基礎中作散流用的金屬導體) 一般情況下應充分利用建筑物鋼筋混凝土基礎內的鋼筋作為防雷接地裝置，當不能利用其鋼筋混凝土基礎作為接地裝置時，應圍繞建筑物四周敷設成環形的人工接地裝置。

2、引下線 (連接接閃器與接地裝置的金屬導體)

引下線應沿建筑物周邊均勻或對稱布置，并應以最短最直路徑接地，第一類防雷建筑物的引下線間距不應大于12m；第二類不應大于18m；第三類不應大于25m�？芍苯永�用建筑物構造柱內的兩條對角主筋作防雷引下線，其上端與接閃裝置(避雷帶、網、針)，下端與接地裝置通長焊接連通。中間環節應利用箍筋(每層至少一個)設置短路環。

3、 均壓環

高層建筑物應根據其重要性、使用性質、發生雷電事故的可能性和后果確定其防雷類別。當高度超過臨界高度(第一、二、三類防雷建筑物分別為30m、45m和60m)時，應采取防側擊雷和等電位的保護措施。

4、 接閃器 （直接截受雷擊的避雷帶、避雷網格、避雷針以及用作接閃器的金屬屋面和金屬構件等）

避雷帶、避雷網格的安裝 ： 避雷帶安裝在建筑物屋面(或女兒墻頂)的外側(距建筑物外沿不大于15cm)，屋面梯屋頂、水池頂四周以及屋脊、屋角、屋檐和檐角等易受雷擊的部位。避雷網格宜利用屋面板筋焊接而成，所有網格應與就近的圈梁鋼筋或避雷帶連接。 金屬屋面或金屬煙囪等構筑物在一般情況下宜利用其本身的金屬物作接閃器(易燃易爆場所另有規定)。 避雷短針的安裝 ：在建筑物天面安裝了避雷帶的前提下，必須在建筑物陽角拐彎處的避雷帶上安裝短避雷針，以加強易受雷擊部位的防雷效果。
