Melit光纖傳輸平臺在地鐵/輕軌中的典型應用(圖)

　　■ 地鐵/輕軌通信系統的功能
　　
　　實現行車指揮和列車運營管理的重要手段，是保證行車安全，提高運營效率不可缺少的技術措施。
　　
　　■ 地鐵/輕軌通信系統組成
　　
　　傳輸系統
　　無線通信系統
　　公務通信系統
　　調度電話系統
　　站內和軌旁電路系統
　　閉路電視系統（CCTV系統）
　　廣播系統（PA系統）
　　時鐘系統
　　UPS電源系統

　　■ 傳輸系統總目標
　　
　　能夠迅速、準確、可靠、透明地傳送各類電話、控制中心對車站的語言廣播、各種控制數據信息、監控圖像信息，因而傳輸系統是一綜合業務平臺。
　　
　　■ 傳輸系統功能
　　
　　Melit平臺能透明傳輸下列信息：
　　各種調度電話（包括行車、電力、環控、維護調度等）
　　無線音頻及控制
　　公務通信話音
　　廣播音頻及控制
　　CCTV及其控制信息
　　車門監視系統視頻及數據
　　時鐘信息
　　通信UPS監控信息
　　ATS（列車控制信息）
　　FAS（防災報警信息）
　　BAS（環境監控信息）
　　AFC（自動售檢票信息）
　　SCADA電力監控信息
　　通信綜合NMS信息（通信網絡管理系統信息）
　　其它運營維護數據或信息
　　運營公司辦公自動化數據（IP網）

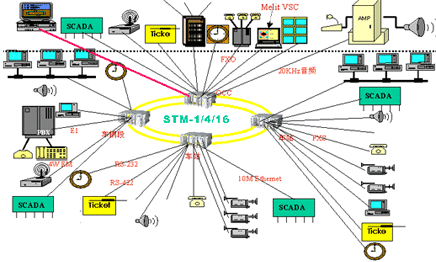

　　■ Melit平臺在地鐵/輕軌中典型應用的示意圖

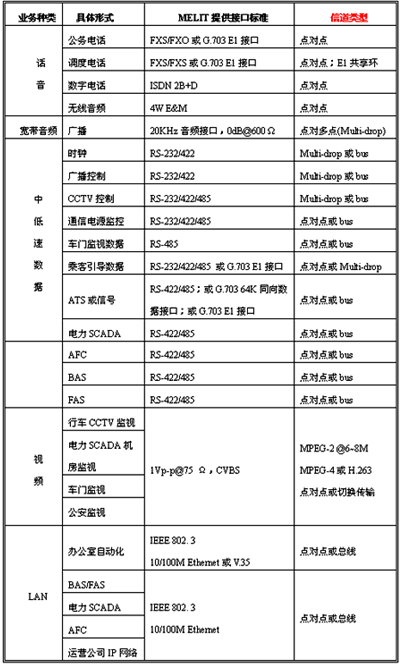

　　■ Melit平臺應用于地鐵/輕軌中的解決方案
