企業局域網絡解決方案(圖)

工程建設目標
　　通過企業網絡建設實現計算機網絡之間的安全、高速相互訪問，為企業實現辦公自動化和運行基于電腦計算機網絡的應用信息管理系統提供良好的硬件平臺，從而達到充分利用各種計算機信息技術使企業的辦公、管理逐步實現計算機網絡化、信息化、現代化的目的。
　　總體設計原則
　　電腦網絡是所有信息網絡應用的基礎設施，其設計是否合理，對網絡的應用和發展非常重要。
　　網絡總體設計不僅要考慮到近期目標，也要為網絡的進一步發展留有擴展的余地，因此需要統一規劃和設計。
　　建設一個現代化的網絡系統，應盡可能采用先進而成熟的技術，應在相當長的時間內保證其先進性。 　　根據企業的需求，我們確定了如下總體設計原則：
　　1. 實用性原則
　　網絡系統應采用成熟可靠的技術和設備，達到實用、經濟和有效的結果。
　　2. 開放性原則
　　網絡系統應采用開放的標準和技術。
　　3. 可靠性原則
　　網絡系統應確保很高的可靠性，具有高平均無故障時間和低平均故障率。
　　4. 安全性原則
　　網絡系統應具有良好的安全性，確保網絡系統和數據的安全運行。
　　5. 先進性原則
　　網絡系統應采用先進的技術和設備，符合網絡未來發展的潮流。
　　6. 高效性原則
　　網絡系統應具有很高的資源利用率。
　　7. 可擴展性原則
　　網絡系統應在規模和性能兩方面具有良好的可擴展性。
　　8. 高性價比原則
　　網絡系統應具有較高的性能價格比，技術優先，兼顧價格。
　　技術方案選擇
　　網絡系統

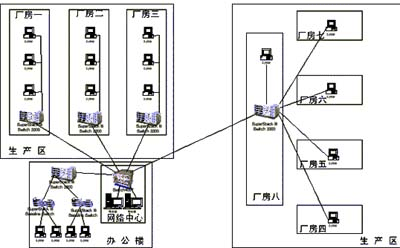

　　根據網絡系統的建設目標，結合網絡技術的發展現狀，采用100Mbps 快速以太網為主干網、100Mbps交換到桌面的星型網絡結構。
　　與其他網絡技術相比，以太網具有價格低、可靠性高、可擴展性好、易于管理等優點。100Mbps快速以太網幾乎完全集成了10Mbps以太網技術，使用與10Mbps以太網相同的CSMA/CD協議，且幀格式及幀大小也與10Mbps以太網一致。它也支持與當前的高帶寬需求應用程序相協調的特性，而且與日益增強的服務器和PC機功能相匹配。
　　1. 骨干連接
　　骨干連接承擔整個計算機網絡的數據交換工作，因此它必須具備優良性能和高度的安全性可靠性。骨干連接采用高性能骨干交換機，它具備100M端口連接速率，用于高速連接各功能服務器、廣監各辦公樓等。
　　2. 二級連接
　　二級連接承擔各辦公樓、各樓層或辦公室數據交換工作，并通過主干交換機與其他二級交換機進行數據交換，采用有光纖上聯端口100M以太網交換機，通過光纖連接主干交換機，100M交換到桌面。
　　布線系統
　　1. 工作區子系統：由終端設備和連接插座組成。常用終端設備為計算機、電話等。
　　2. 水平支干子系統：實現工作區子系統和管理子系統之間的連接。常用5類雙絞線連接。
　　3. 管理子系統：實現配線管理、使用顏色編碼，這樣使得跳線和跟蹤很容易。此區可放置網絡設備。
　　4. 主干和垂直子系統：實現計算機設備、程控交換機和各管理子系統間的連接。采用光纖。
　　5. 設備室子系統：主要是計算機、程控交換機和網絡控制中心。
　　6. 建筑群子系統：實現建筑物之間的連接，常用光纖。
　　系統設備選擇

　　交換機是重要的局域網互連設備，交換機工作在ISO/OSI參考模型的第二層，即數據鏈路層。
　　局域網交換機交換功能及MAC地址表的識別處理全部由其內部處理器來完成，目前市場上各網絡廠家的交換機產品所采用的處理器基本上有ASIC和RISC兩種，基于ASIC芯片的交換機與基于現行RISC 芯片的交換機相比，出現幀的丟失的情況較少，網絡延遲更短，且更為穩定。
　　在交換機對數據包的處理方式上，基本上也可分為兩種：直通式（cut-through）和存儲轉發式（Store-and-forward）；直通式交換機只在將數據包發送到網絡前讀取目的地址，因而有最短的延遲；而存儲轉發式交換機需要對輸入的數據包進行檢驗，故延遲較大，但可以濾除有錯的數據包。目前市場上優秀的交換機產品可以同時支持兩種數據包處理方式，并可自動切換，如果網絡上傳輸的數據包錯誤極少則采用直通式，相反則采用存儲轉發式；如果網絡非常忙則采用直通式，相反則采用存儲轉發。
　　局域網交換機的選擇應遵循以下原則：
　　·支持純鏈路交換及生成樹算法（Spanning Tree），具備高速的 背板交換總線，巨大的數據包吞吐量和穩定的結構
　　·支持多種標準局域網協議
　　·支持標準的網絡管理
　　·同時支持直通式和存儲轉發式兩種數據包處理方式
　　·具有較低的幀的丟失率和較小的網絡延遲
　　·在橋接表中可維持大量的活動的MAC地址
　　·支持虛擬網絡
　　·支持模塊功能，具有足夠多的Uplink插槽
　　·每個端口的緩存大小及性能價格比合適
　　網絡布線
　　布線工程中選用美國AMP公司的超五類系列布線產品，主要產品有：
　　·信息插座：AMP超五類雙孔信息插座支持語音及數據的高速傳輸。用于設備（如計算機）和水平子系統的連接。
　　·線纜：在水平子系統中選用AMP超五類非屏蔽雙絞線，這類雙絞線可支持622Mbps甚至更高的數據傳輸。 　　·配線架：采用AMP公司易于管理的超五類PATCH PANEL，該產品符合ANSI/EIA568A和ISO/IEC11801標準。使建成后的布線系統管理靈活而易于擴充。
　　采用AMP的集中式網絡管理（CNA），將布線系統的結構劃分為工作區子系統、水平干線子系統和設備間子系統(網絡中心計算機房)。
　　1. 工作區子系統
　　布線工程中數據系統全部采用AMP超五類信息插座，依照統一標準，每個信息點均能滿足100Mbps以上的數據傳輸速度，足以支持現有數據、語音系統以及今后的高速數據及視頻系統的需求。
　　2. 水平干線子系統
　　水平區系統采用星型拓撲結構延伸主干系統到工作區，并端接在信息插座上。水平干線從設備間的配線架引出進入主走線槽，沿線槽分到不同的布線管到墻面信息安裝盒，整個布線距離必須在90m之內，確保數據信號在正常的衰減范圍內。
　　3. 設備間子系統
　　設備間主要用于放置網絡交換設備和程控交換機等重要設備，同時，固定主干線路和外來線路，通過互跳、雙跳完成管理工作。主要的布線元器件有配線架、各類跳線、19英寸標準機柜、雷電保護裝置等。
　　設備間子系統設在網絡中心，安裝標準機柜，用于管理水平干線、樓宇間連接的光纖干線及放置中心網絡設備，上面安裝8個AMP的超五類UTP配線架、光纖配線架（依今后的實際連接方式而定），以及中心網絡設備。
