方案1:LDC MP系列工業型UPS
　　
　　艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。

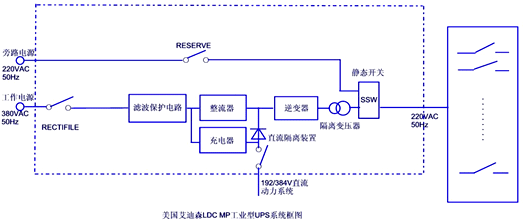

　　系統原理框圖

● 系統組成
※ UPS本體
　　包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
　　包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
　　根據設計院要求定制　
● UPS系統特點
　　※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
　　※ 采用獨特并聯技術，可實現多臺并聯
　　※ 交流輸出、旁路超級隔離
　　※ 過載能力、抗干擾能力強
　　※ 超寬交流輸入電壓范圍145V~315VAC
　　※ 超寬交流輸入頻率范圍45Hz~65Hz
　　※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
　　※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
　　※ 中文液晶LCD顯示（可選）
　　※ 開機無浪涌電流
　　※ 24小時遠程自動叫修服務
　　※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
　　※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
　　※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
　　※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
